ZA 105-K

HREBEŇOVÝ POHON

Kategória:

Požiarne odvetranie

ZA 105-K poskytuje vyšší výkon a odolnosť. Tento hrebeňový pohon vyvíja prítlačnú a ťažnú silu 1000 N, ktorú možno ovládať priamo pomocou napätia 230 V. To znamená, že stačí výrazne menší prierez kábla, a inštalácia je vďaka tomu hračka.

Vlastnosti

Možno použiť pre otvory na odvod dymu, D+H Euro SHEV podľa EN 12101-2, a na denné vetranie.
Priame ovládanie cez 230 V AC
Nízka spotreba prúdu vďaka vysokej účinnosti
Možnosť prívodu káblov zhora aj zospodu
Možnosť výmeny pohonnej jednotky z ľavej na pravú stranu
Rýchlosť chodu v smere ZATVORENÉ klesá na 5 mm/s (pasívna ochrana zatváracej hrany)
Časovo riadené cúvanie pri detekcii prekážky v smere ZATVORENÉ (aktívna ochrana zatváracej hrany).
K dispozícii v ľubovoľnom odtieni podľa vzorkovníka RAL

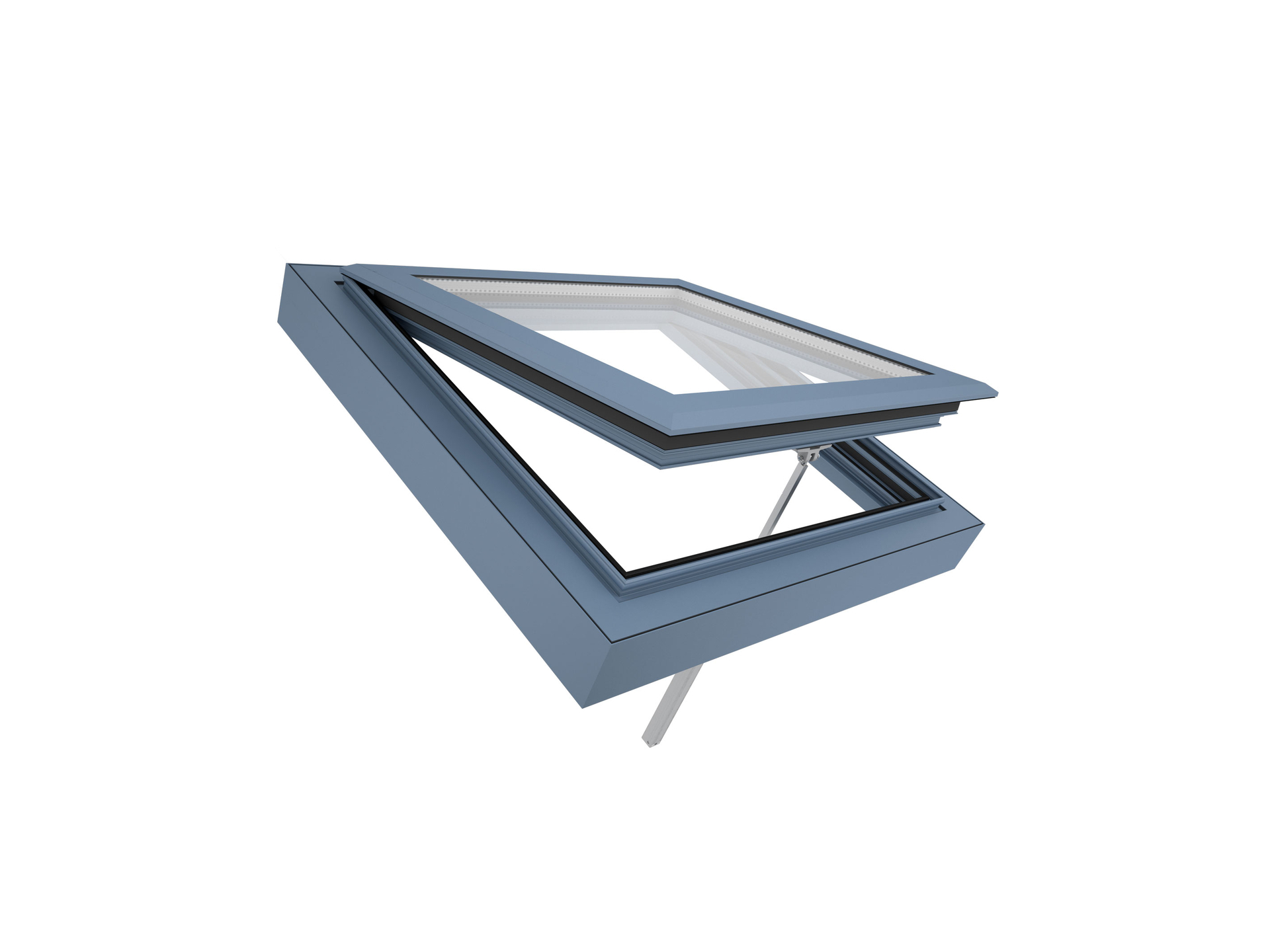

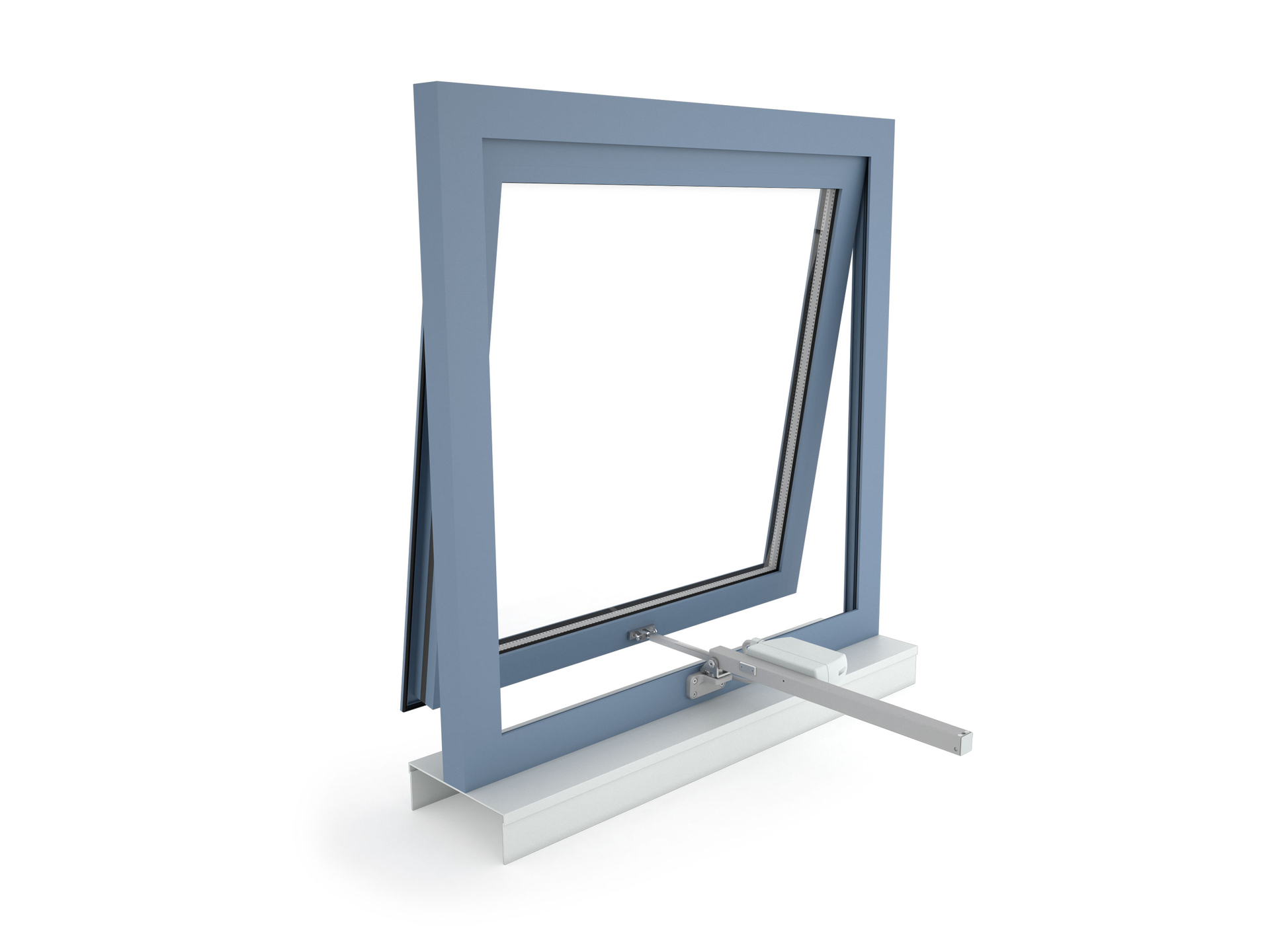

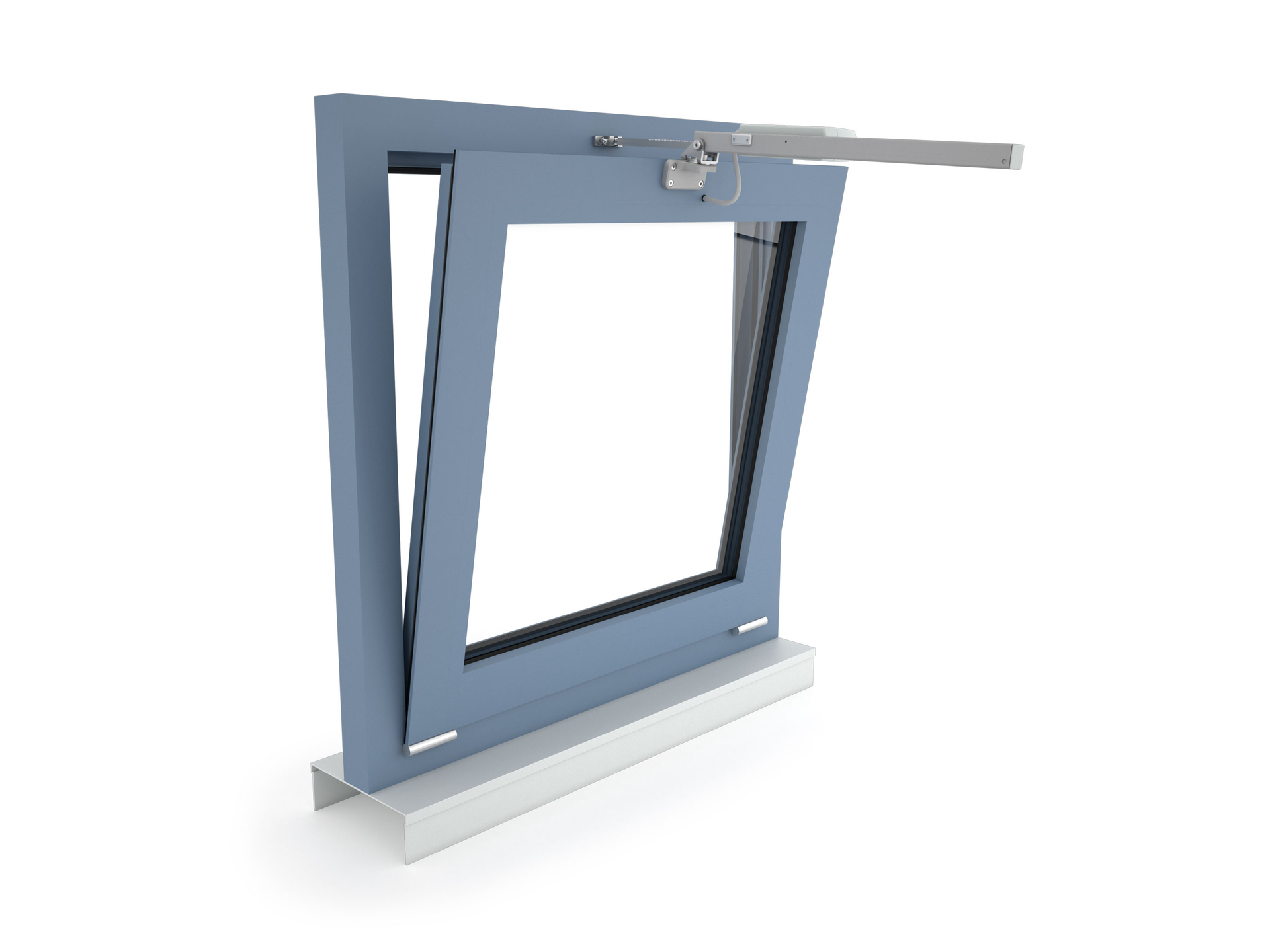

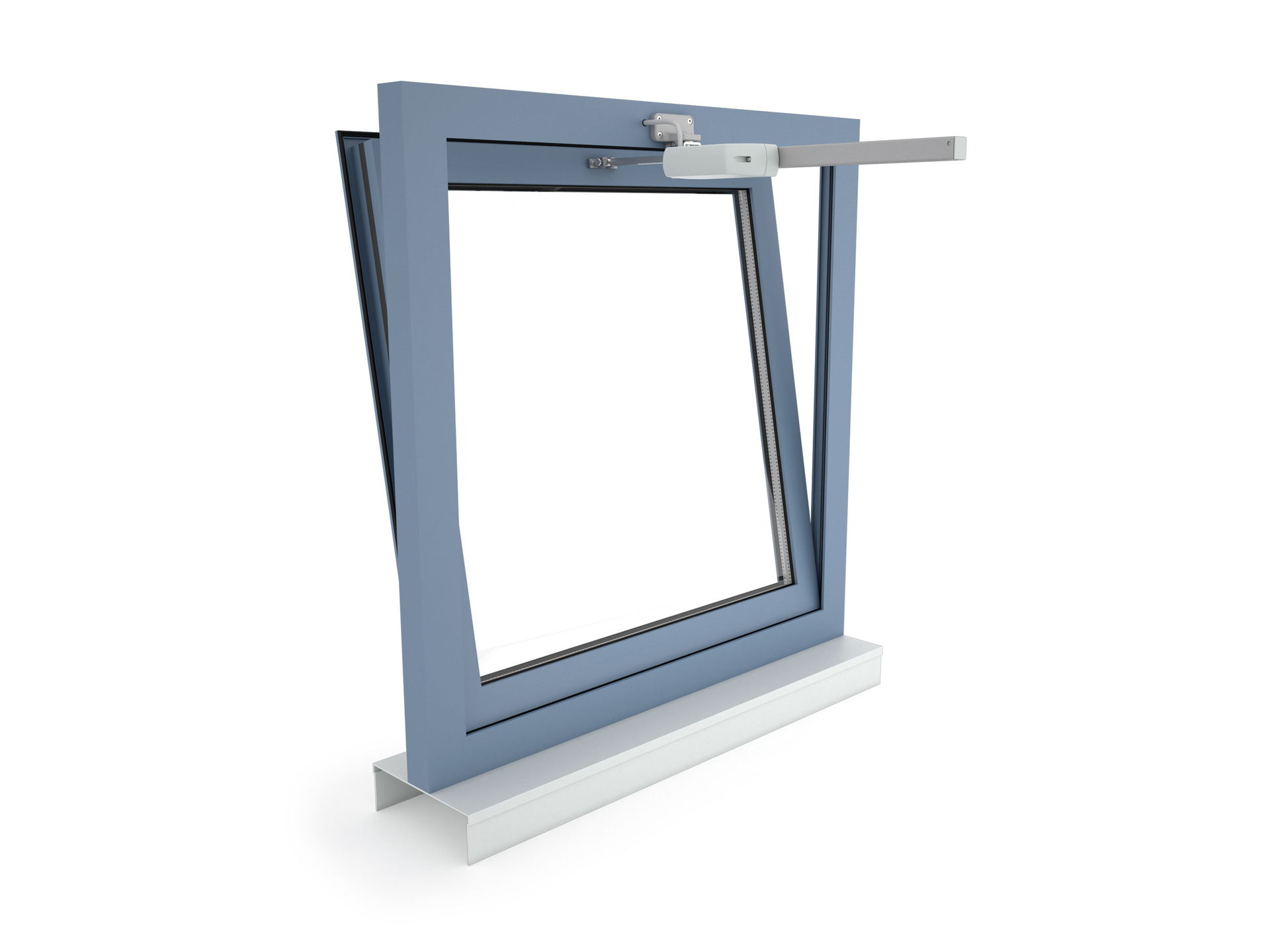

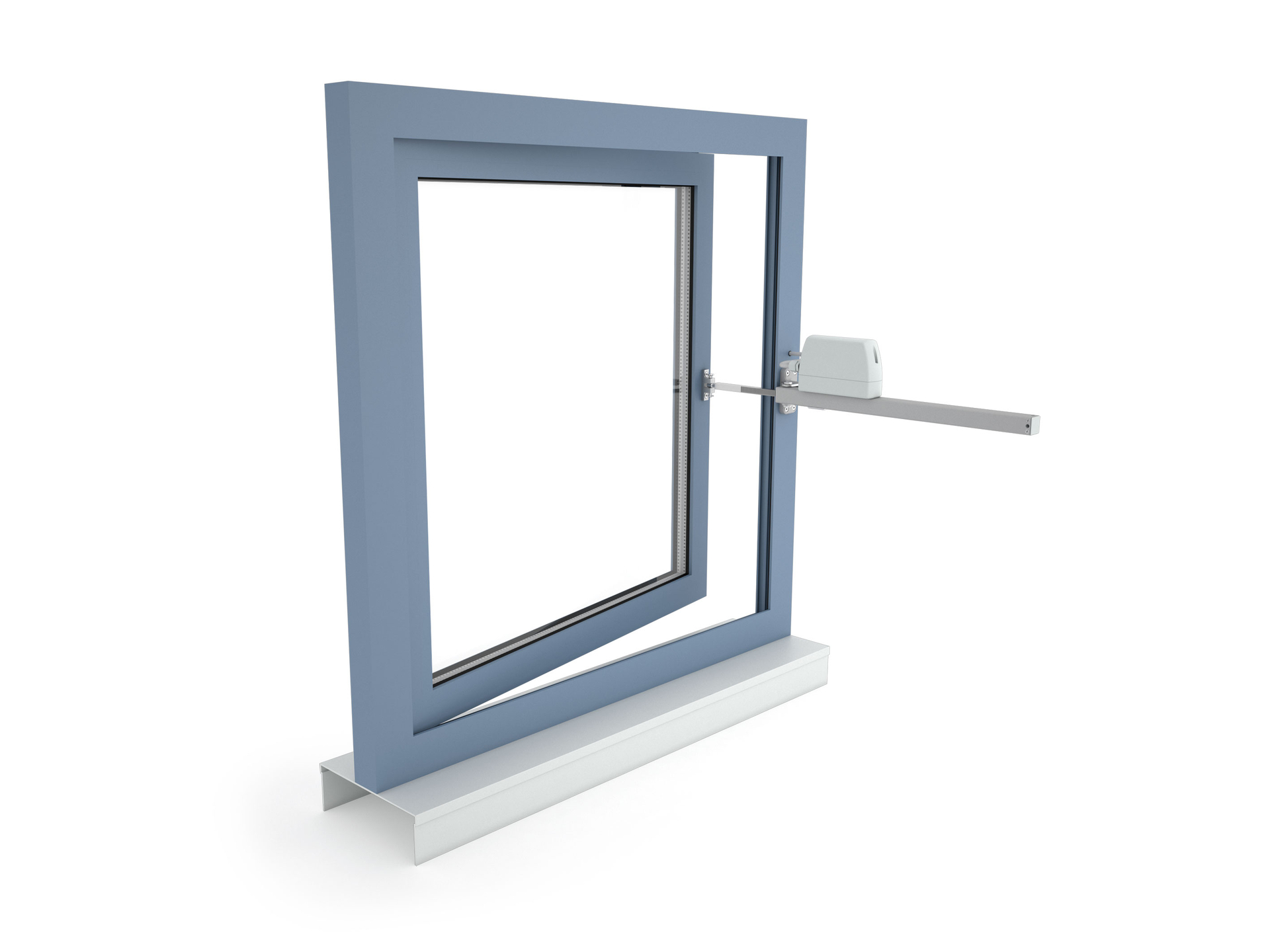

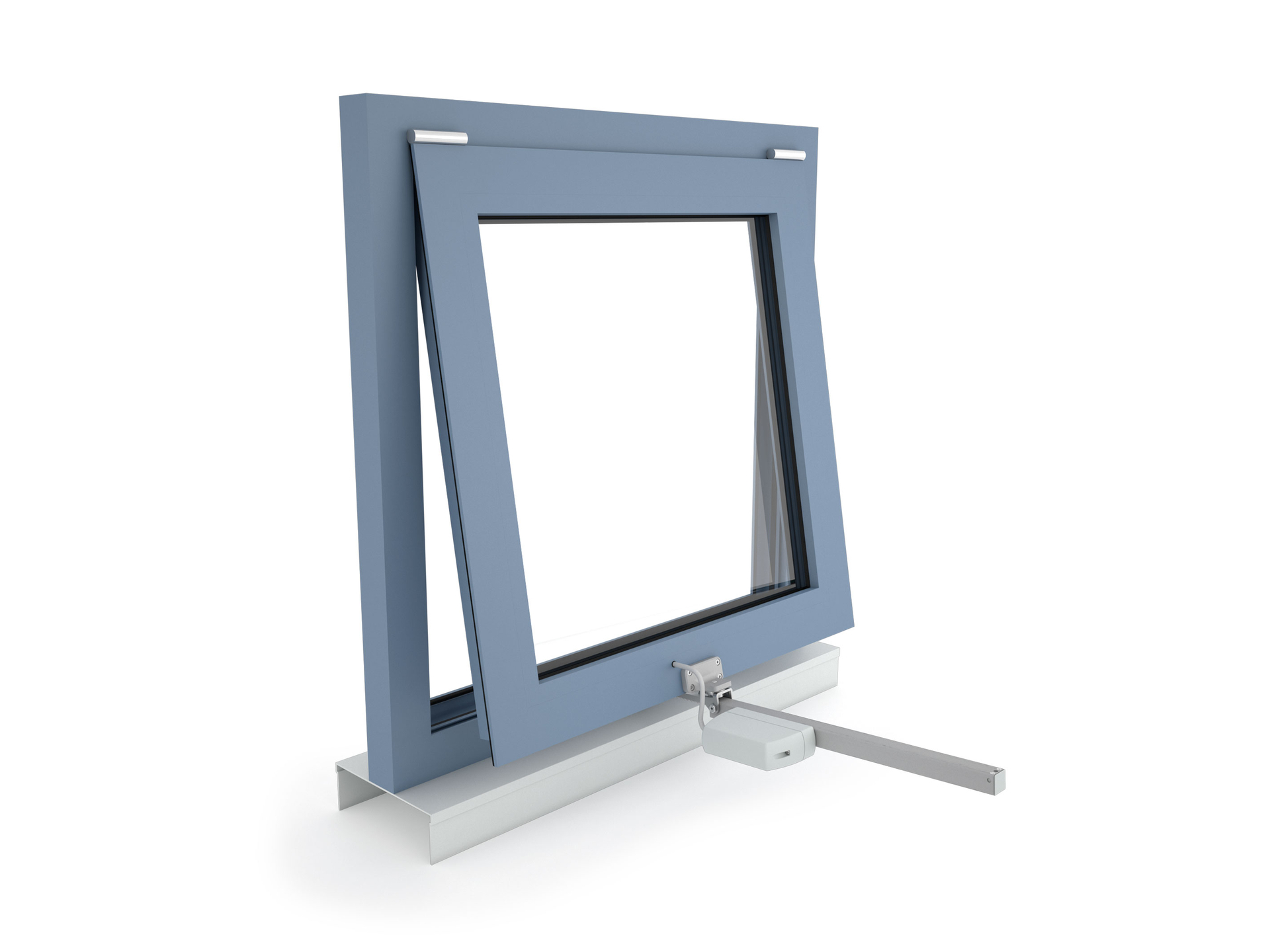

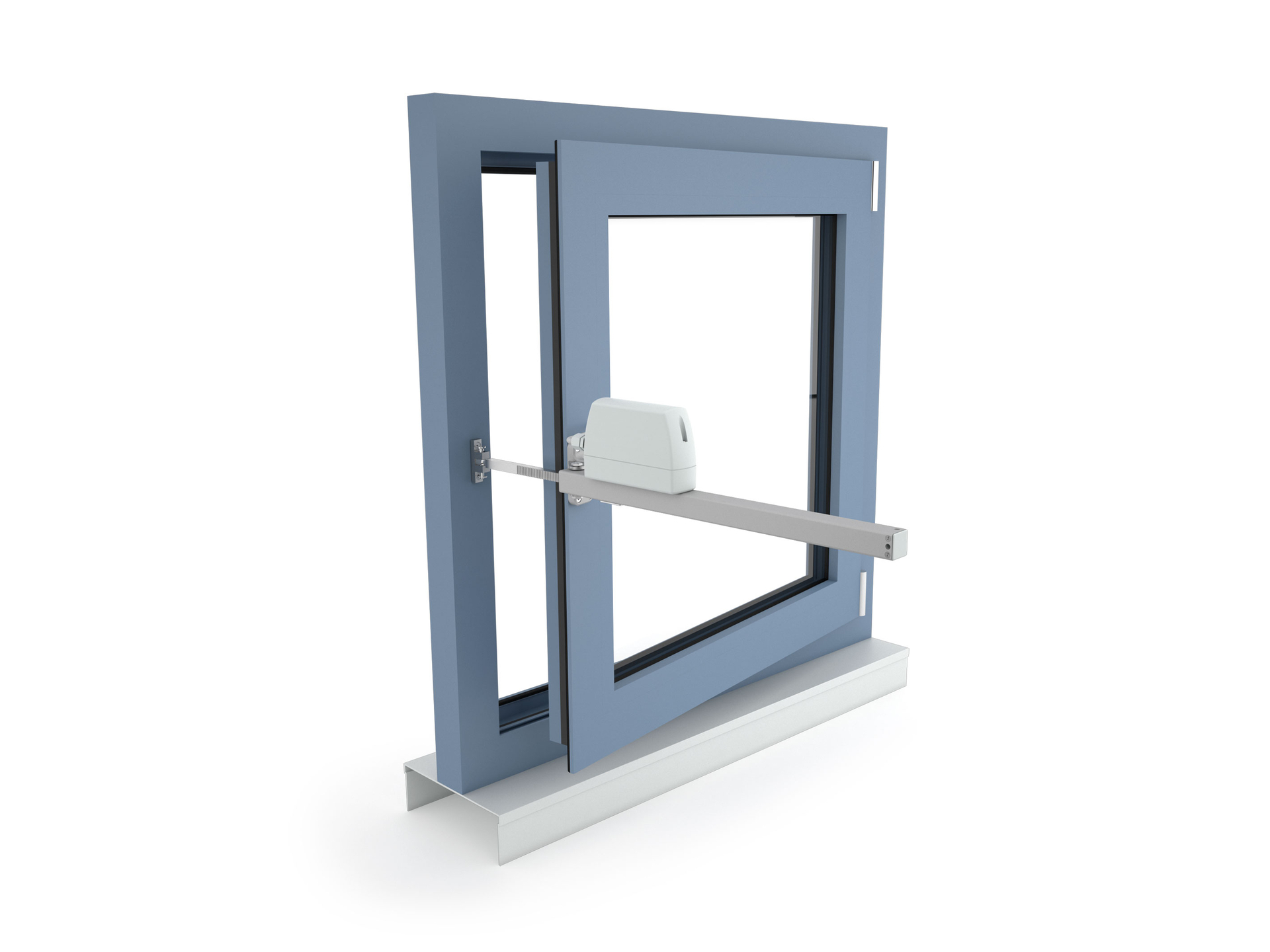

Možno použiť prakticky pre všetky typy okenných otvorov
Pohon je vhodný na povrchovú montáž na krídlo alebo rám okna
Vďaka univerzálnym konzolám je pohon kompatibilný takmer so všetkými dostupnými typmi systémových profilov vrátane Aluprof, Colt, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Wicona

Galéria

Súbory na stiahnutie

Technické údaje

	ZA 105-K
Napájanie	230 V AC / +10 % … -15 %
Vstupná frekvencia	50 Hz
Výkon	27 W / 30 VA
Prevádzkový cyklus	30 % (ON: 3 min. / OFF: 7 min.)
Tlaková sila	1 000 N
Ťahová sila	1 000 N
Menovitá blokovacia sila **	Max. 1 400 N (1 100 N ***)
Životnosť	20 000 dvojitých zdvihov *

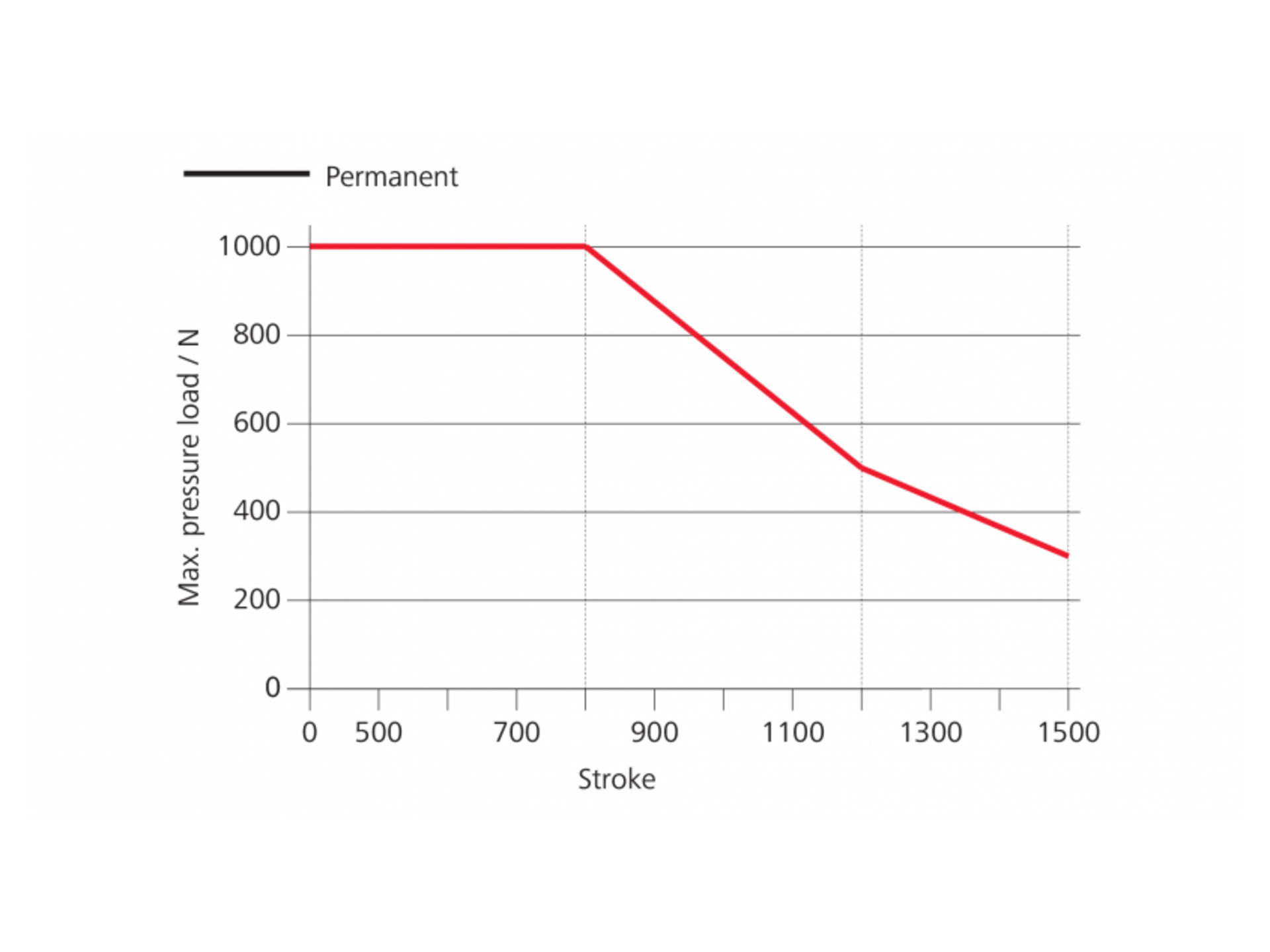

Zdvih	100 - 1 500 mm
Rýchlosť otvárania	10 mm/s
Rýchlosť zatvárania	10 mm/s
Stupeň krytia	IP 65
Hladina emisného akustického tlaku	LpA ≤ 51 dB(A)
Teplotný rozsah	-15 °C (-5 °C ***) ... +75 °C
Požiarna odolnosť	B300 (30 min / 300 °C)
Materiál	hliník / polykarbonát
Povrchová úprava	prášková farba
Farba	biely hliník (~ RAL 9006)
Pripojenie	2.5 m silikónový kábel

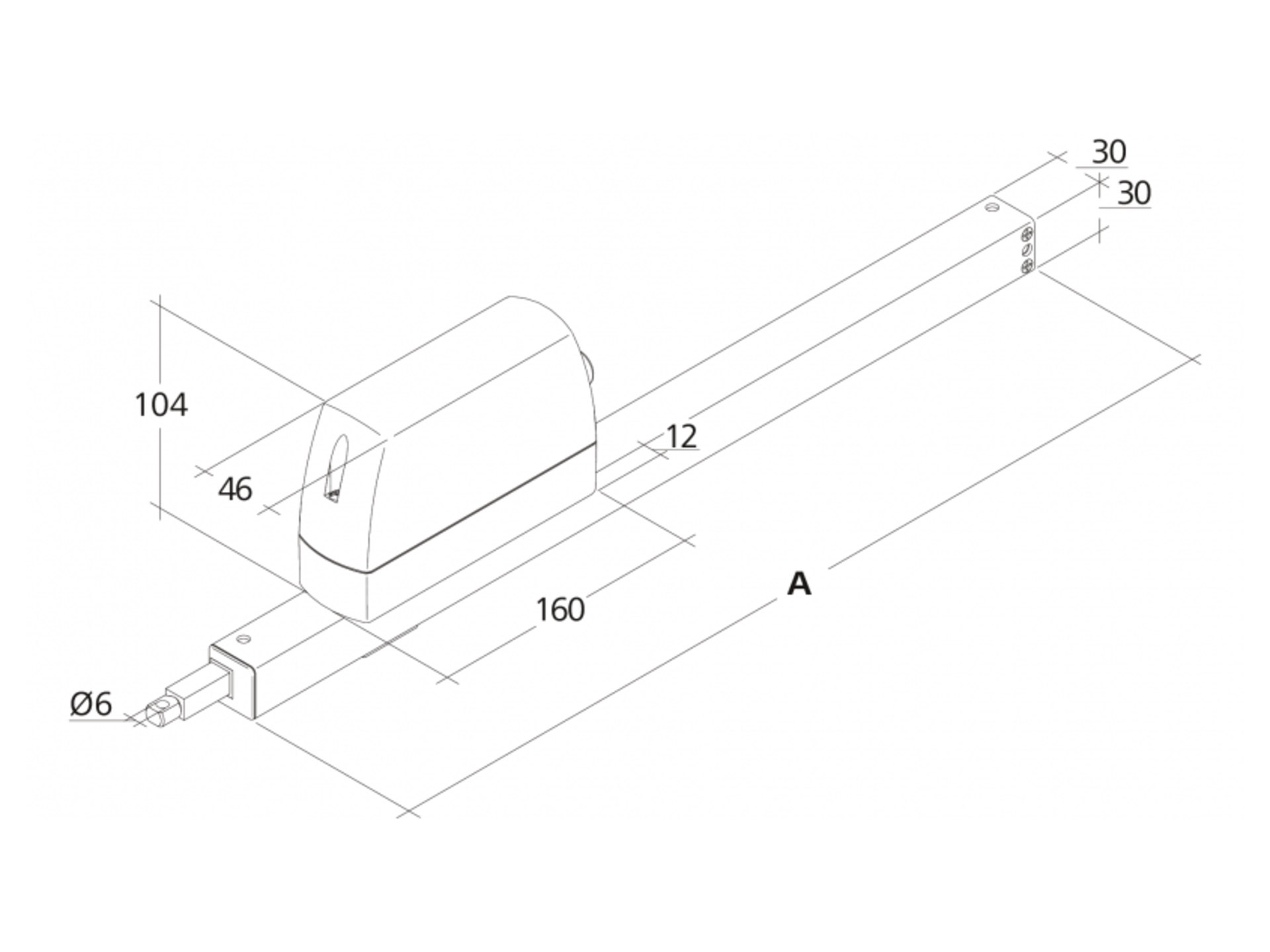

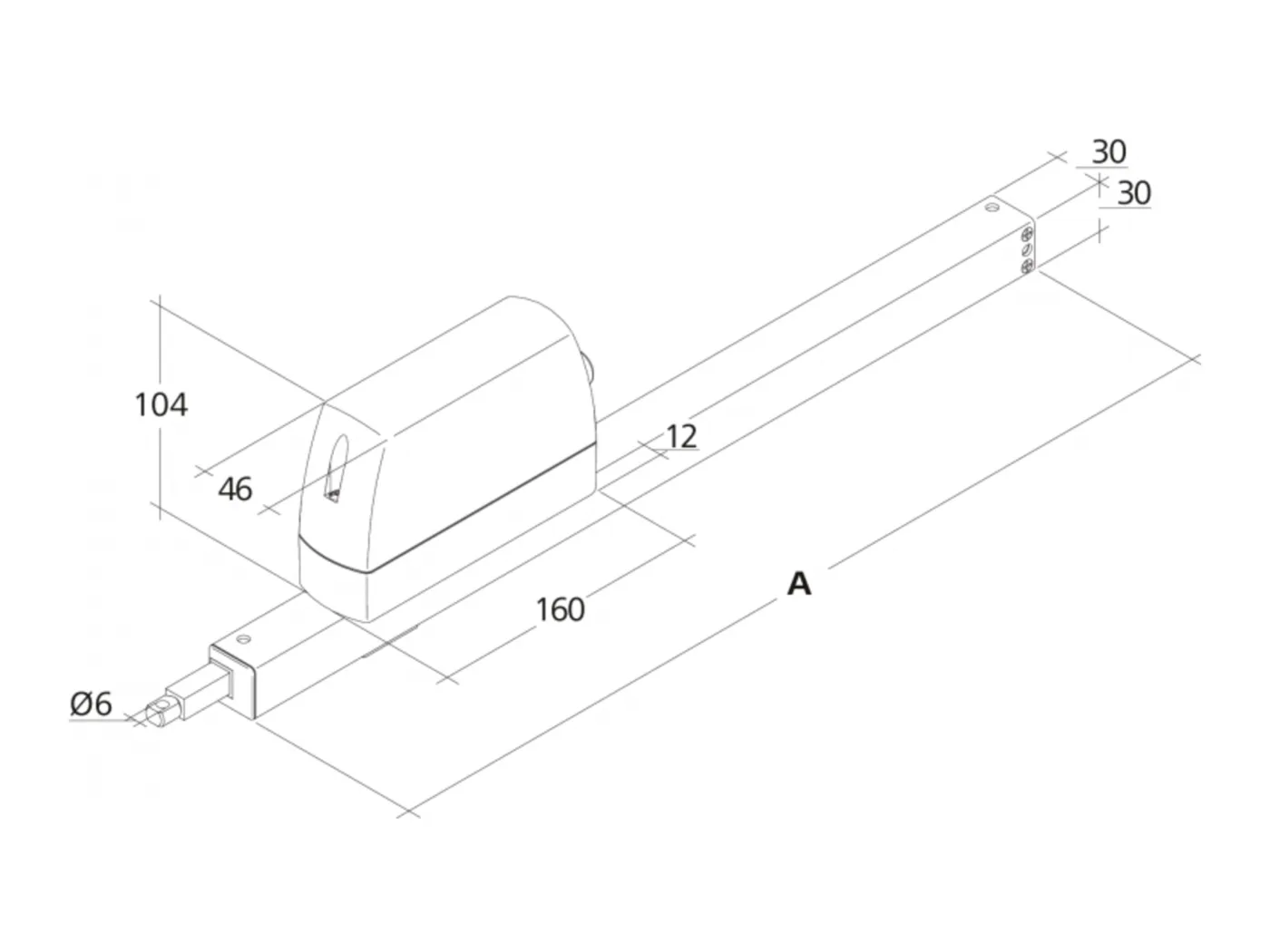

Š x V x H	225 - 1 662**** x 134 x 46 mm
Hmotnosť	1.35 - 3.55 kg****

* Vertikálne použitie konzultujte s odborníkom z našej firmy.
** V závislosti od spôsobu kotvenia.
*** V súlade s VdS 2580.
**** V závislosti od dĺžky zdvihu.

Voliteľné rozšírenia

WS (použitie v bazéne)
K dispozícii ako voliteľné príslušenstvo pre lineárne pohony, aby boli vhodné na použitie v bazénoch. Pohon je vybavený hrebeňom a pastorkom A4, okom A4 a prevodovkou s pastorkom z tvrdenej nerezovej ocele.
W (použitie vonku)
K dispozícii ako voliteľné príslušenstvo pre lineárne pohony, aby boli vhodné na vonkajšie použitie. Pohon je vybavený odvzdušňovacím ventilom (v závislosti od inštalácie), ochrannou vrstvou proti kondenzácii na elektronike a prevodovkou s pastorkom z tvrdenej nerezovej ocele.

Certifikáty a osvedčenia

EN 12101-2
Dekra
