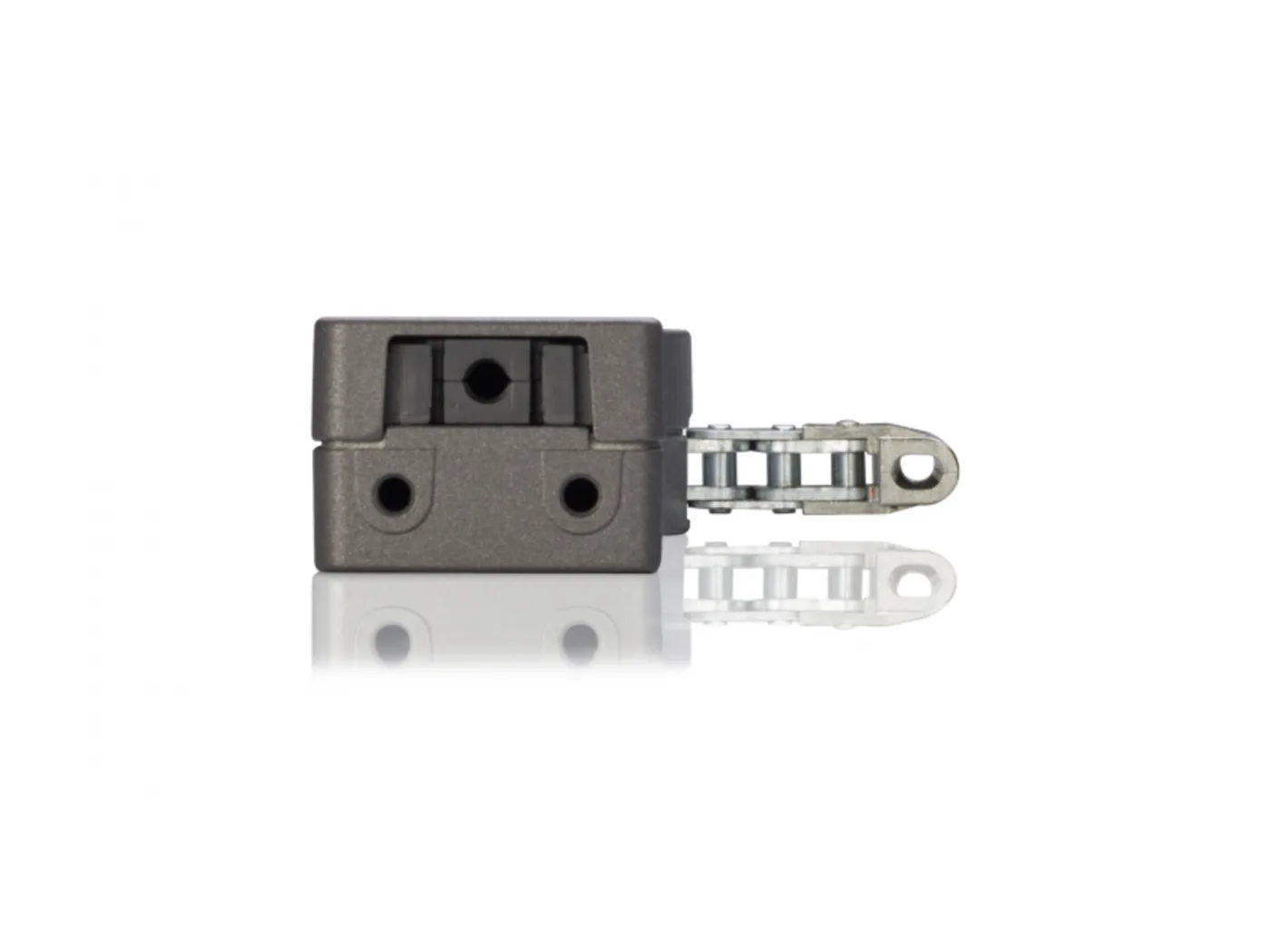

VCD 204-K

DOSTUPNÝ POHON PRE DENNÉ VETRANIE 230 V

Kategória:

Prirodzené vetranie

VCD 204-K je 230V model VCD 204 pre riadené prirodzené vetranie. Štýlový reťazový pohon na každodenné použitie je možné pripojiť priamo k tlačidlu a možno ho používať bez ovládacieho panela.

Vlastnosti

Pre fasádne okná, strešné okná a vetracie klapky v zimných záhradách.
S elektronikou motora riadenou mikroprocesorom
Priame ovládanie cez 230 V AC
Špeciálna stabilizácia reťaze a vystredený výstup reťaze
Možnosť programovania zdvihu reťaze pomocou magnetu
Jednoduché pripojenie pomocou konektora
Programovateľné funkcie pohonu a rôzne parametre pohonu
Rýchlosť chodu v smere ZATVORENÉ klesá na 5 mm/s (pasívna ochrana zatváracej hrany)
Časovo riadené cúvanie pri detekcii prekážky v smere ZATVORENÉ (aktívna ochrana zatváracej hrany).
K dispozícii v ľubovoľnom odtieni podľa vzorkovníka RAL

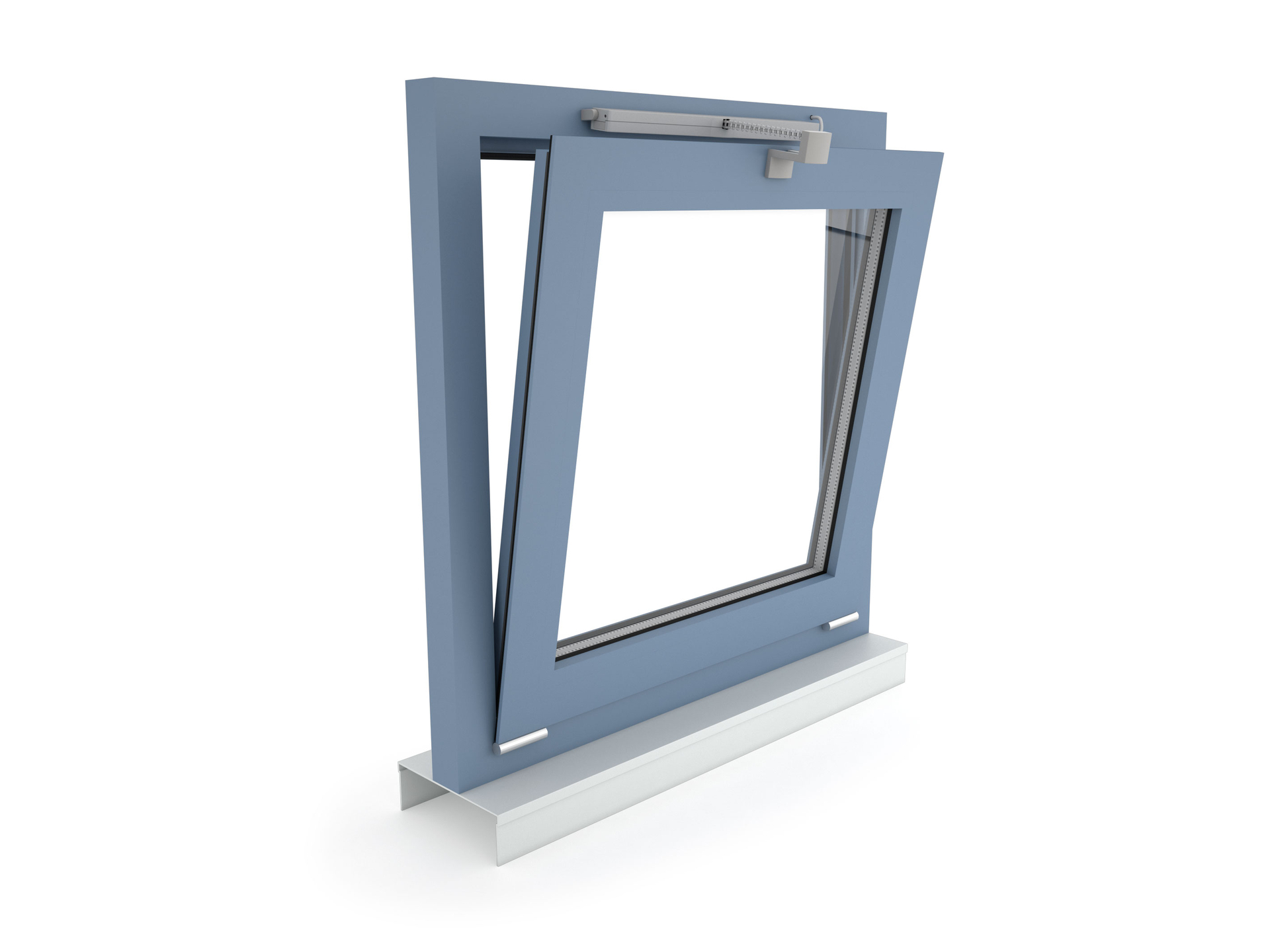

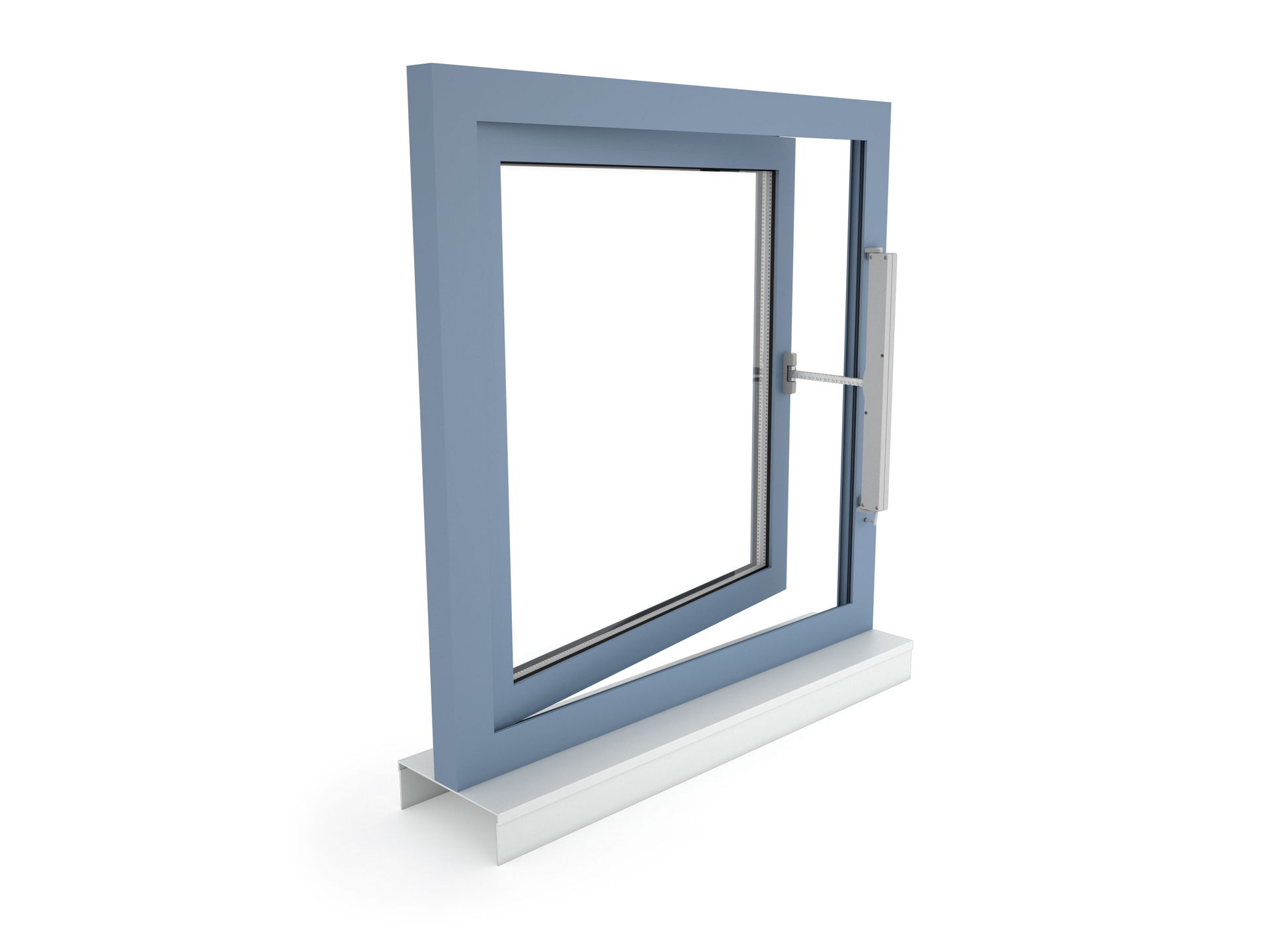

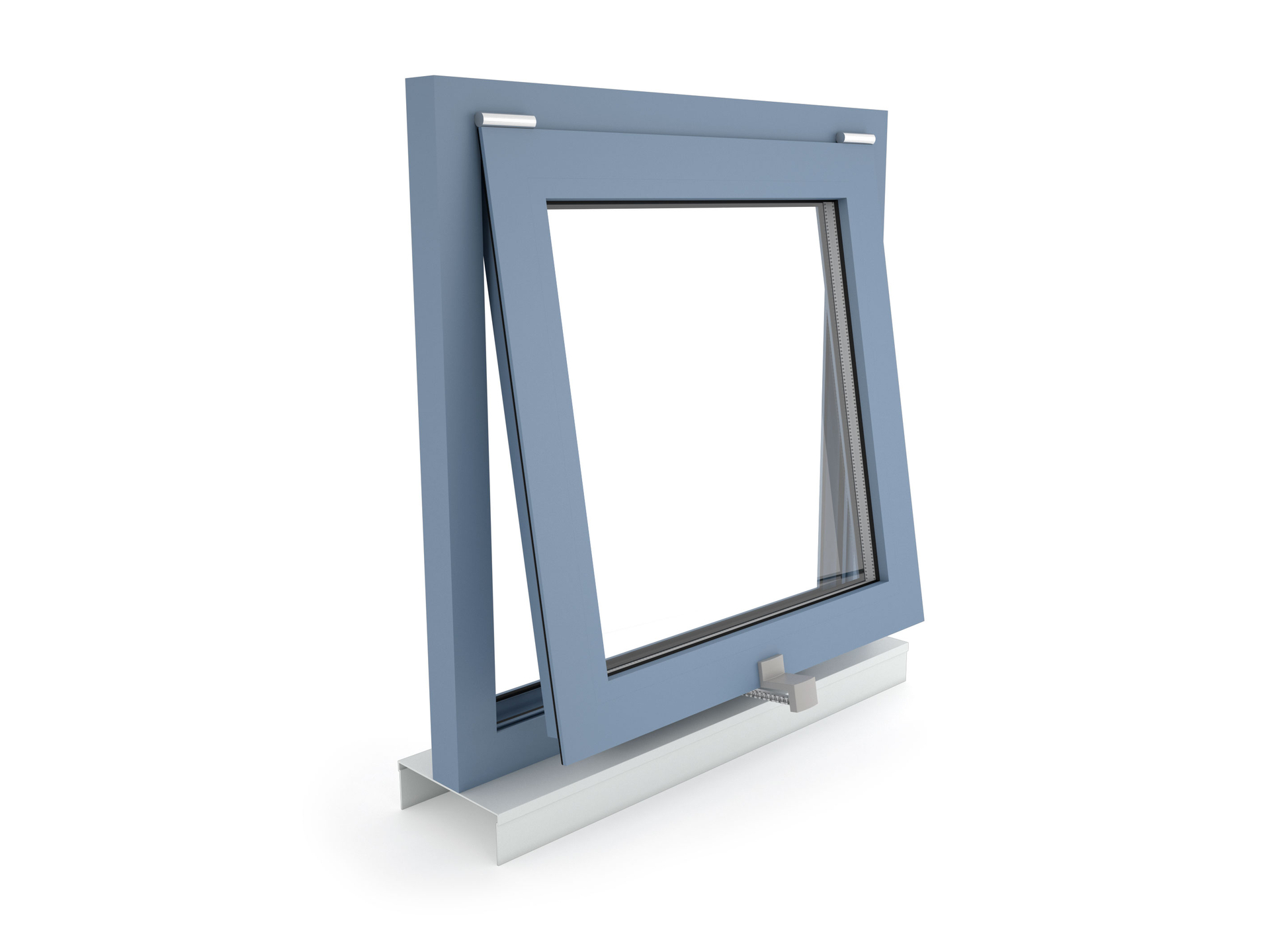

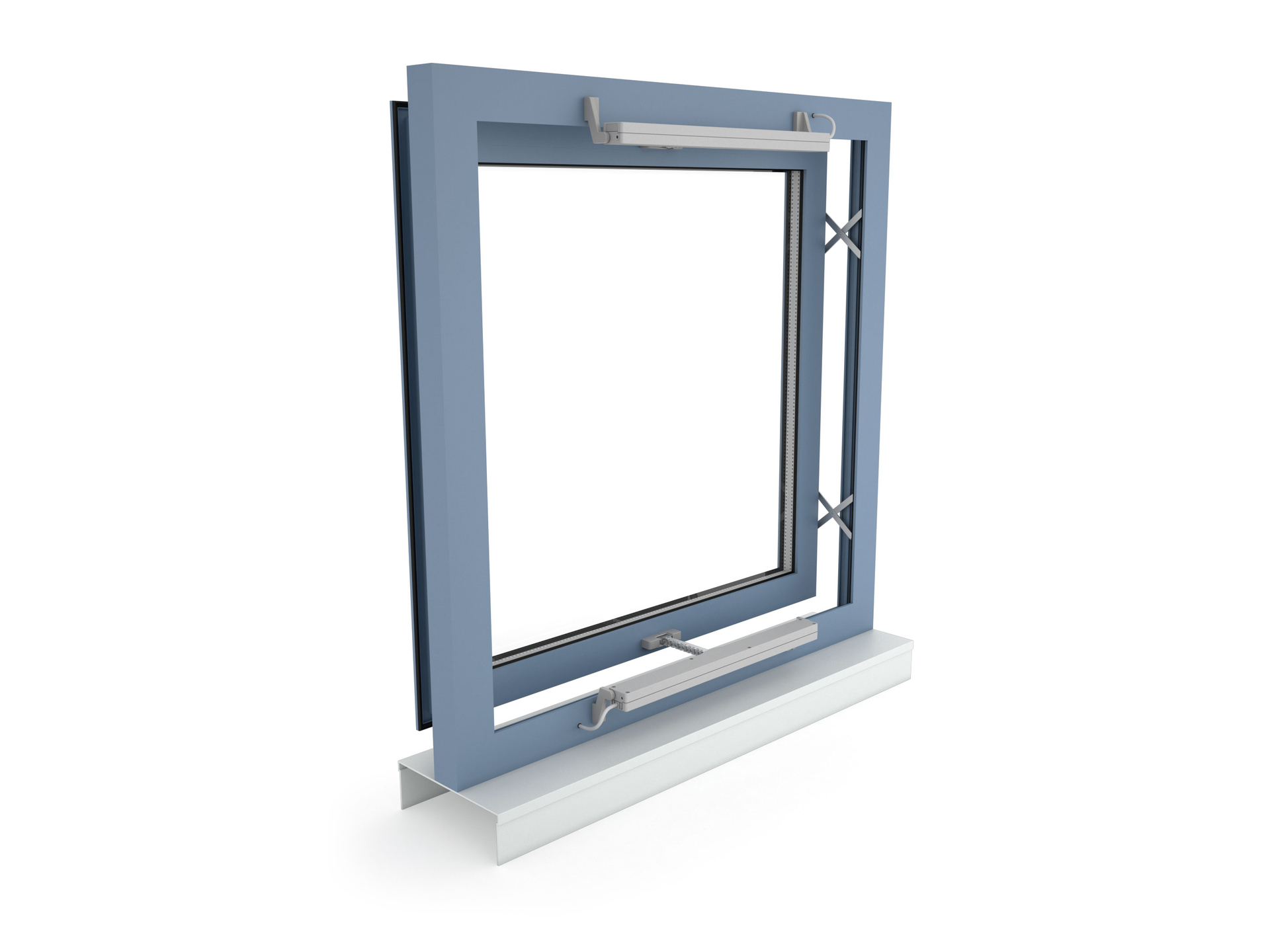

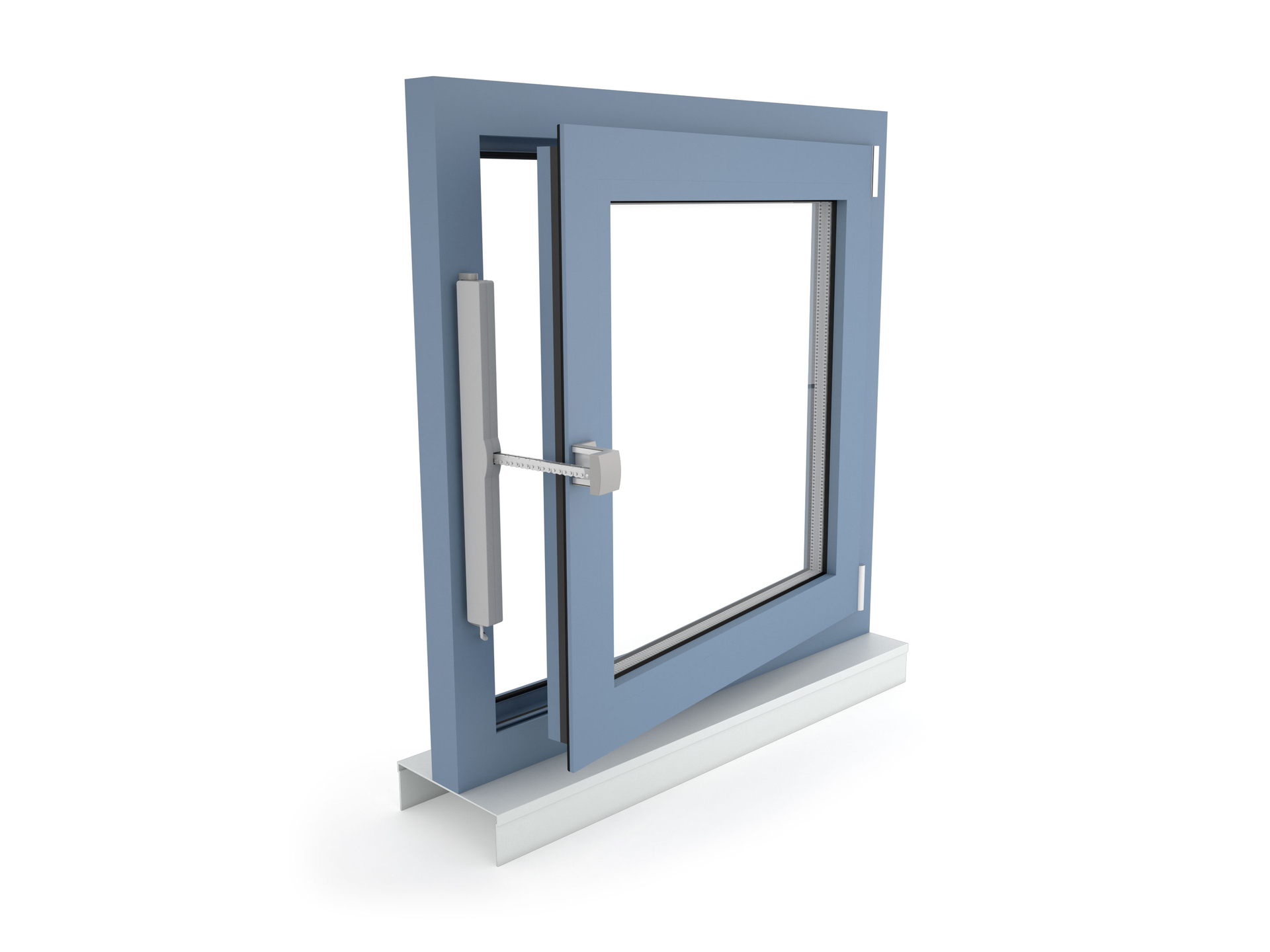

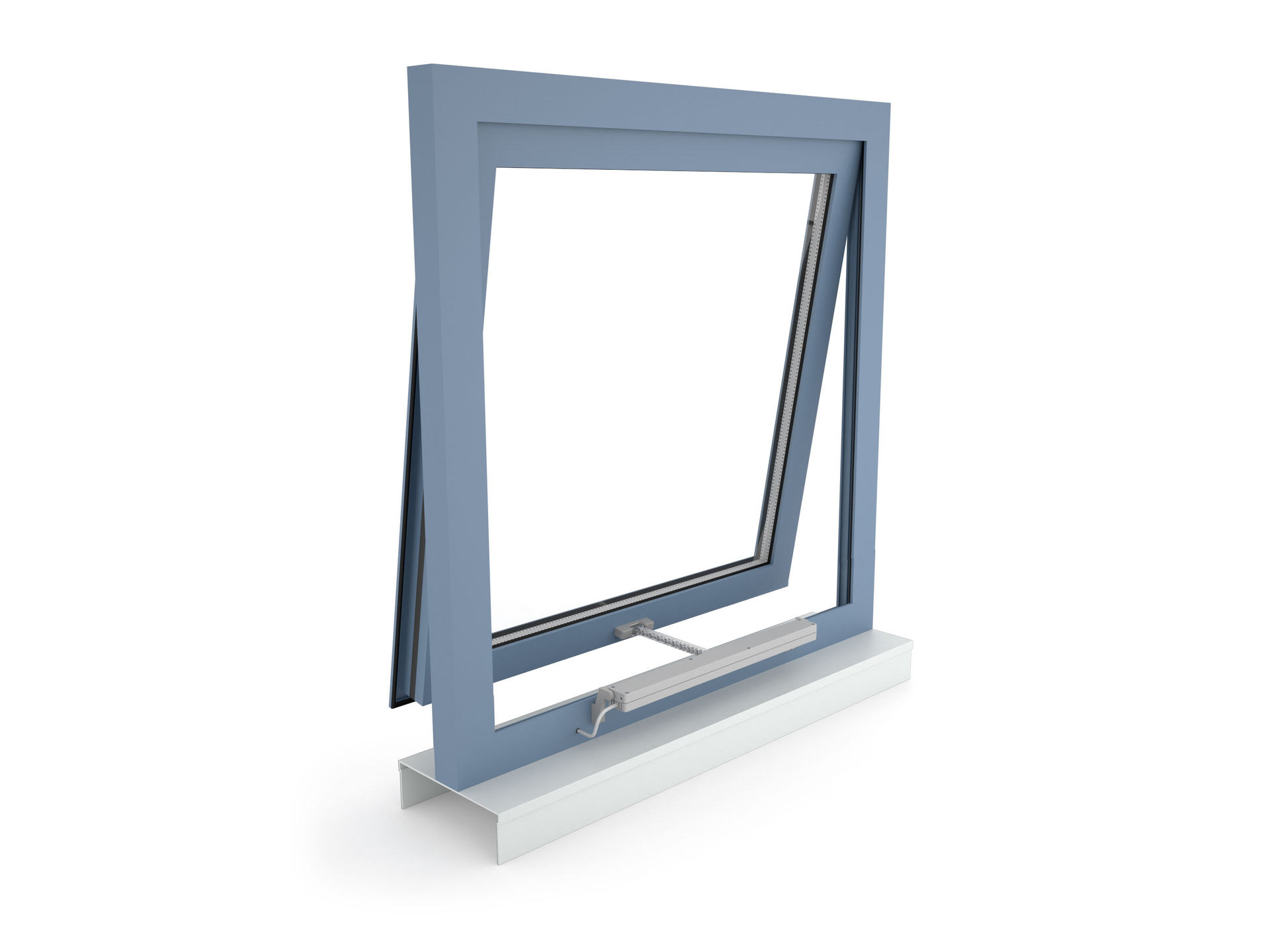

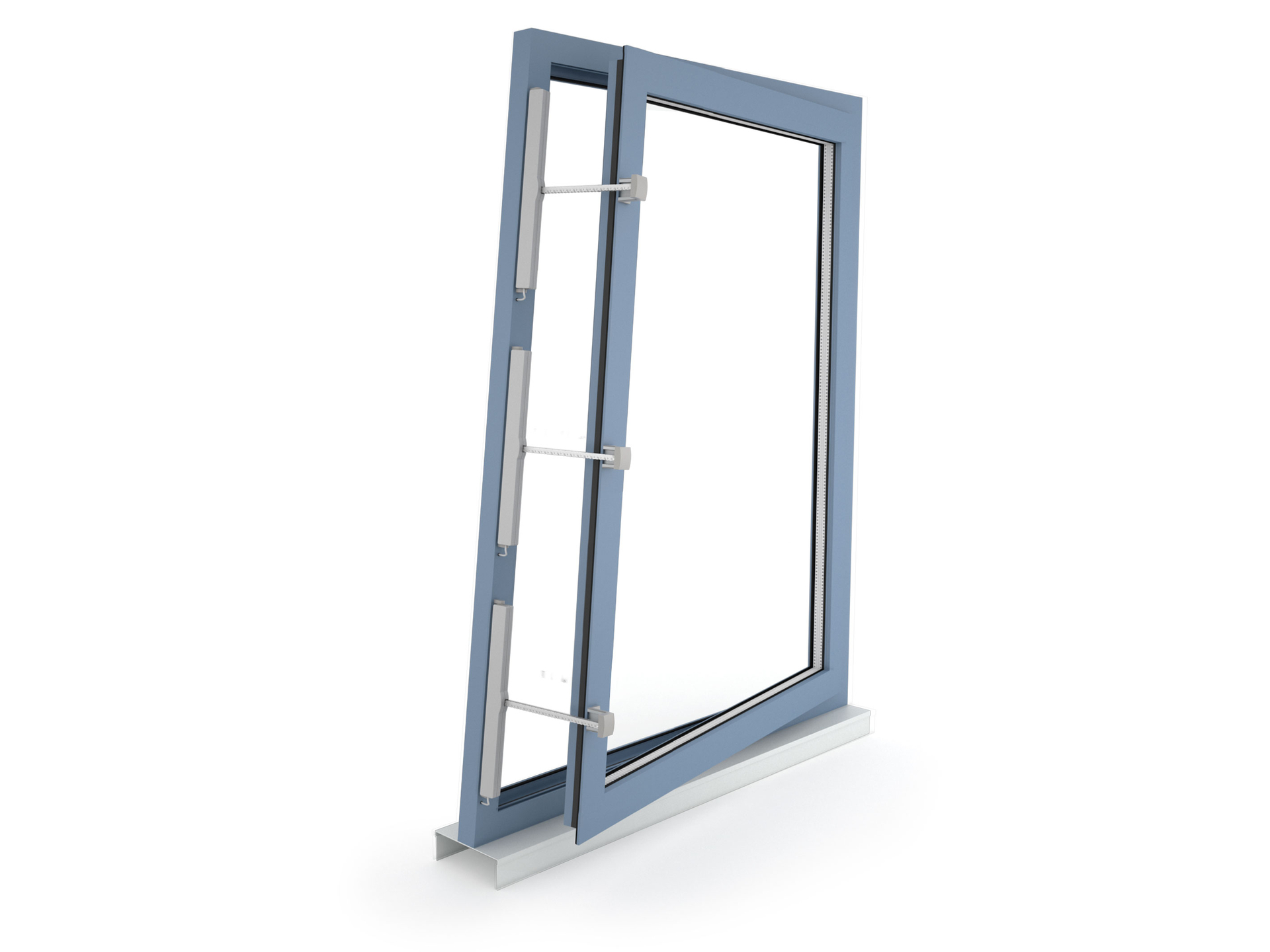

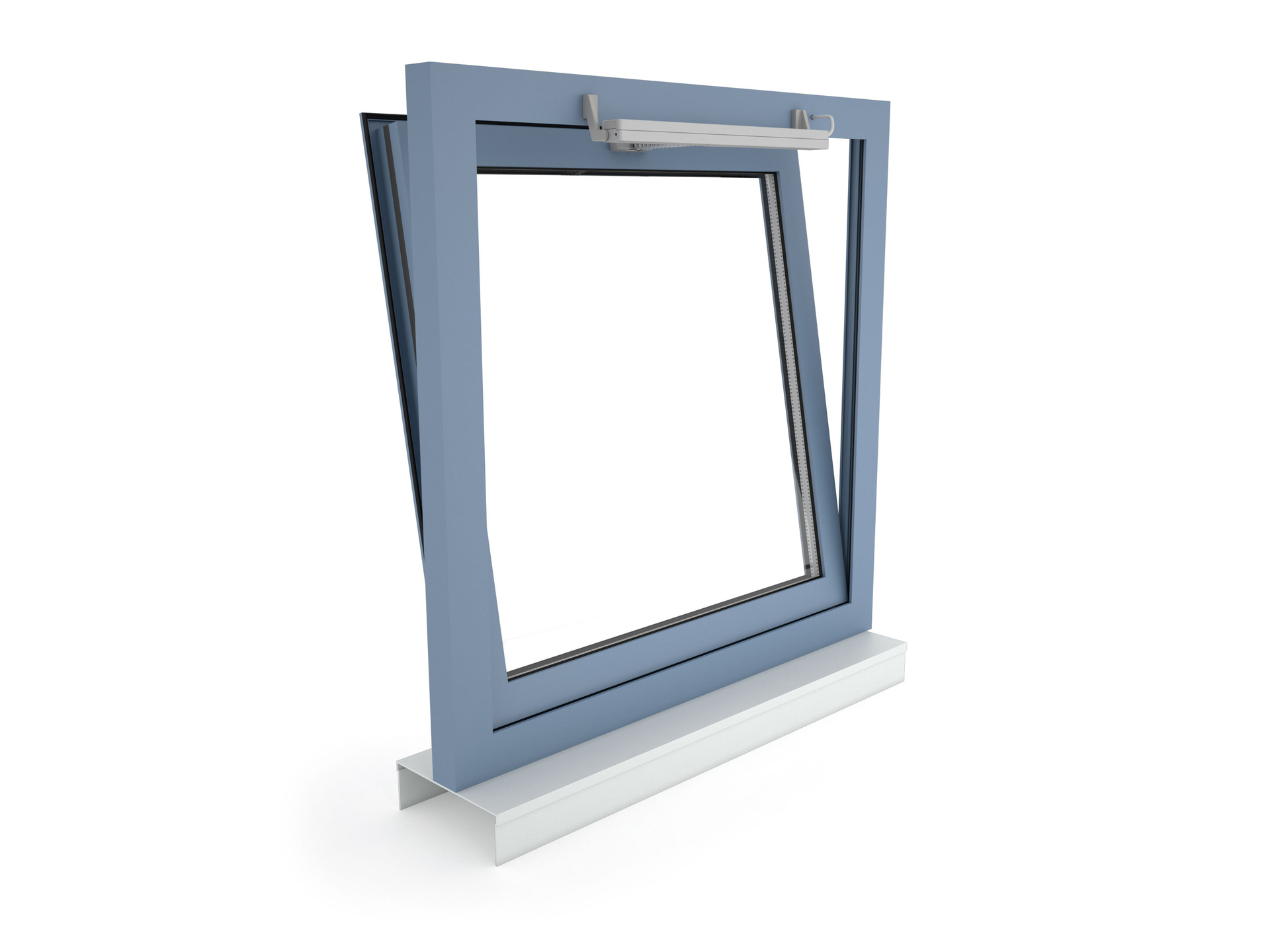

Možno použiť prakticky pre všetky typy okenných otvorov
Pohon je vhodný na povrchovú montáž na krídlo alebo rám okna
Vďaka univerzálnym konzolám je pohon kompatibilný takmer so všetkými dostupnými typmi systémových profilov vrátane Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona

Galéria

Súbory na stiahnutie

Technické údaje

	VCD 204-K
Napájanie	230 V AC / +10 % … -15 %
Vstupná frekvencia	50 … 60 Hz
Výkon	10 W / 15 VA
Prevádzkový cyklus	30 % (ON: 3 min. / OFF: 7 min.)

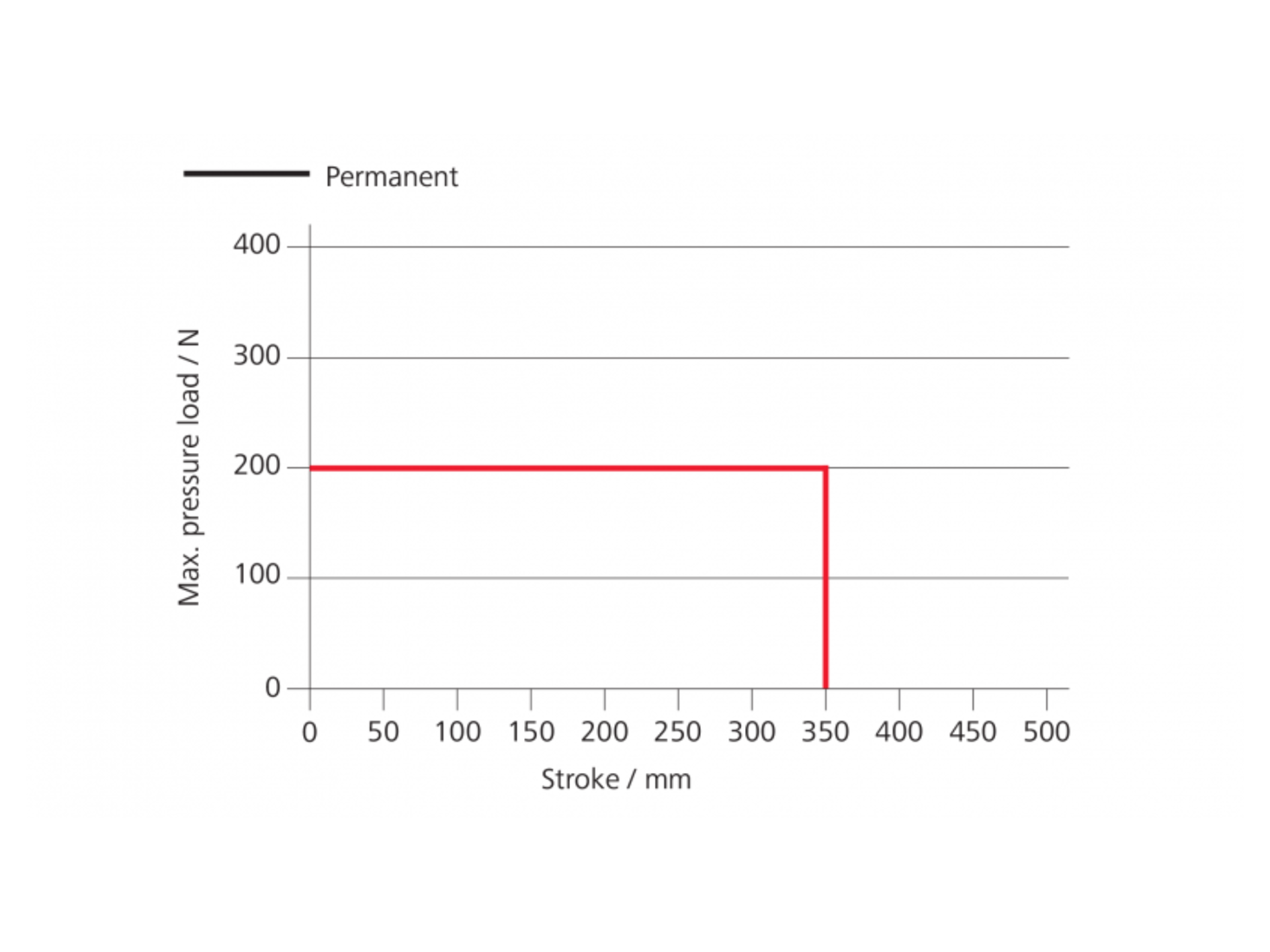

Tlaková sila	200 N
Ťahová sila	200 N
Menovitá blokovacia sila **	2000 N
Životnosť	20 000 dvojitých zdvihov *
Zdvih	250 - 350 mm
Rýchlosť otvárania	6 mm/s
Rýchlosť zatvárania	6 mm/s
Stupeň krytia	IP 30
Hladina emisného akustického tlaku	LpA ≤ 46 dB(A)
Teplotný rozsah	0 °C ... +60 °C
Materiál	tlakovo liaty zinok
Povrchová úprava	prášková farba
Farba	Biely hliník (~ RAL 9006)
Pripojenie	2.5 m PVC kábel

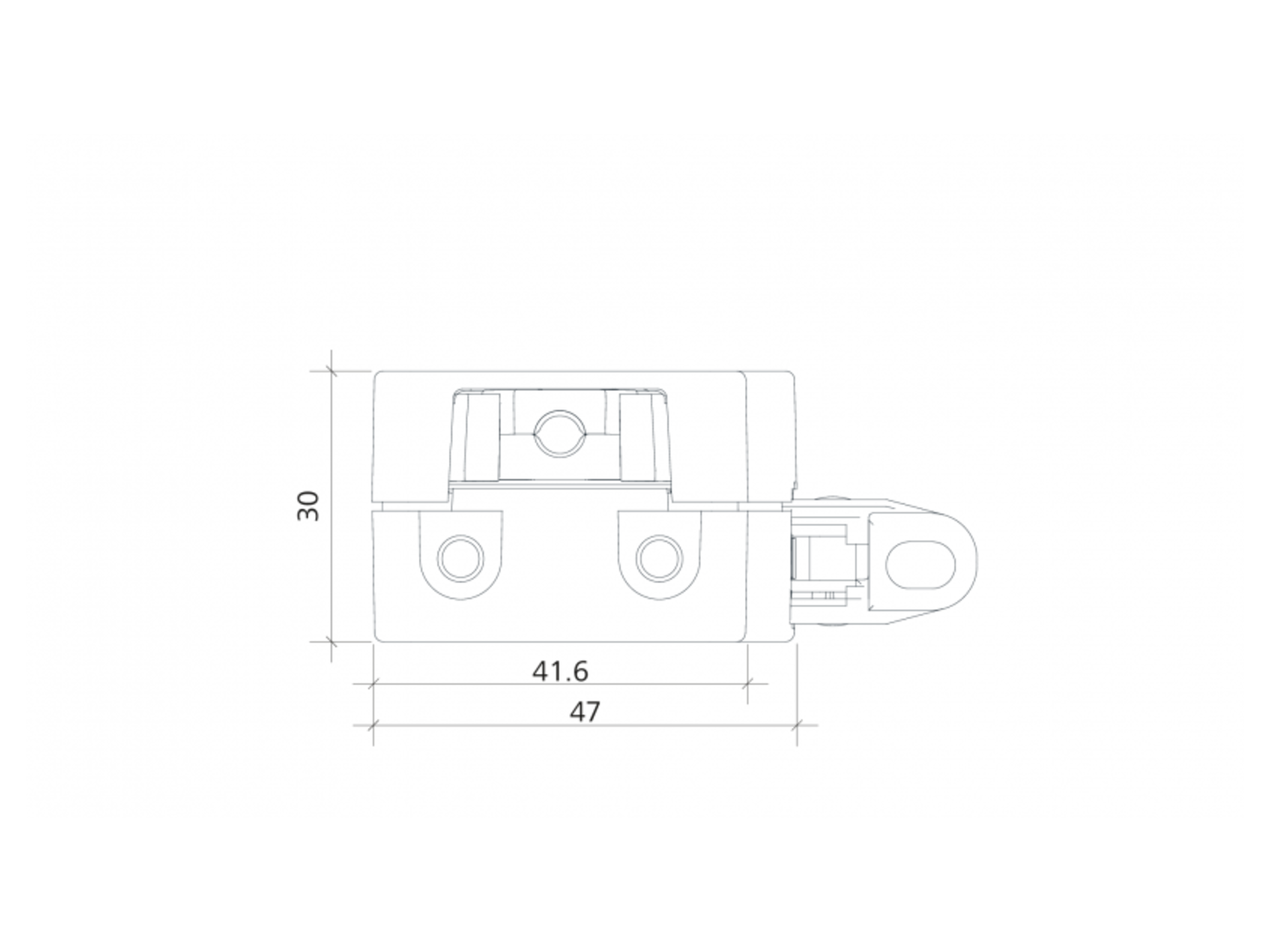

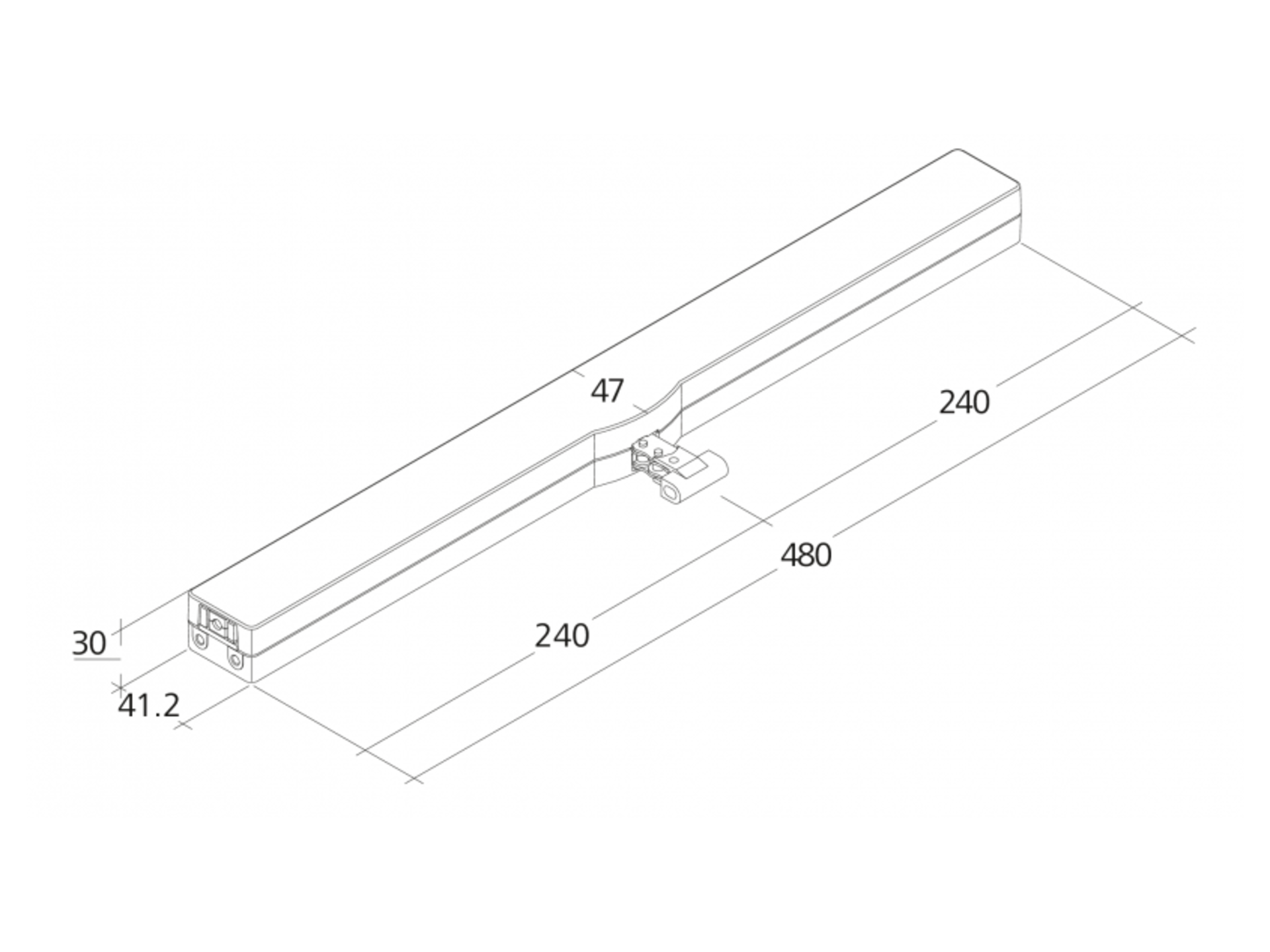

Š x V x H	480 x 30 x 47 mm
Hmotnosť	1.60 kg

* Vertikálne použitie konzultujte s odborníkom z našej firmy.
** V závislosti od spôsobu kotvenia.

Voliteľné rozšírenia

Programovanie funkcií
Možnosť individuálnej konfigurácie parametrov pohonu (napr. zdvihu) prostredníctvom softvéru a súvisiacich servisných nástrojov pre pohony vybavené elektronikou PLP, BSY alebo BSY+.
Signál SGI (hlásenie polohy)
V kombinácii so zásuvnou jednotkou D+H servo SE 622 alebo bránou BSY BSY-GW-024-010-U je možné pohony riadiť s dokonalým polohovaním.
SKS (ochrana zatváracej hrany)
Voliteľná funkcia, ktorá umožňuje pripojiť priamo k pohonu lištu „anti-trap” alebo detektor prítomnosti (svorkový odpor 5,6 kΩ).
Správa o koncovej polohe (OTVORENÉ / ZATVORENÉ)
Spätná väzba pohonu prostredníctvom integrovaného izolovaného spínacieho kontaktu. K tomu dochádza, ak sa reťazový alebo lineárny pohon úplne vysunul alebo zasunul.
