VCD-0204-5-ACB

POHON PRE DENNÉ VETRANIE PLNÝ TECHNOLÓGIÍ 230 V

Kategória:

Prirodzené vetranie

V porovnaní s 24V verziou je možné VCD-0204-5-ACB dodávať s výrazne menším prierezom kábla, čo znižuje náklady. Rovnako ako pri ostatných pohonoch ACB je vďaka virtuálnemu zoskupeniu možné adresovať až 32 pohonov samostatne na jednej linke.

Vlastnosti

Pre fasádne okná, strešné okná a vetracie klapky v zimných záhradách.
S motorom BSY+ a synchronizovanou elektronikou riadenou mikroprocesorom.
Priame ovládanie cez 230 V AC
Špeciálna stabilizácia reťaze a vystredený výstup reťaze
Možnosť až 8 pohonov v jednej synchrónnej skupine
Jednoduché pripojenie pomocou konektora
Programovateľné funkcie pohonu a rôzne parametre pohonu
Rýchlosť chodu v smere ZATVORENÉ klesá na 5 mm/s (pasívna ochrana zatváracej hrany)
Časovo riadené cúvanie pri detekcii prekážky v smere ZATVORENÉ (aktívna ochrana zatváracej hrany).
Integrované zbernicové rozhranie ACB (Advanced Communication Bus) s protokolom Modbus RTU.
Pohon je integrovaný priamo prostredníctvom otvorenej zbernicovej komunikácie cez ACB (Advanced Communication Bus), napr. do systému riadenia budov.
K dispozícii v ľubovoľnom odtieni podľa vzorkovníka RAL

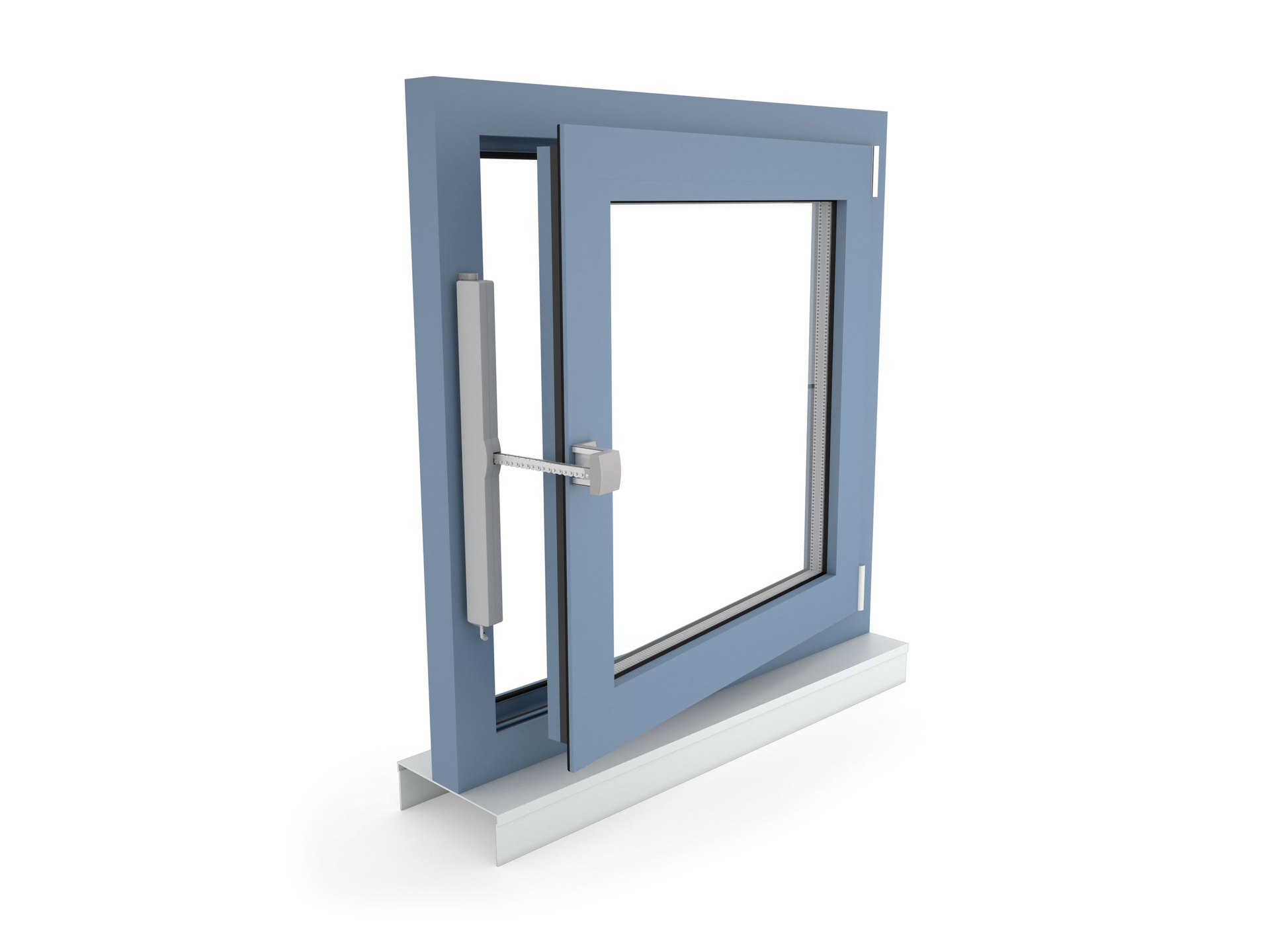

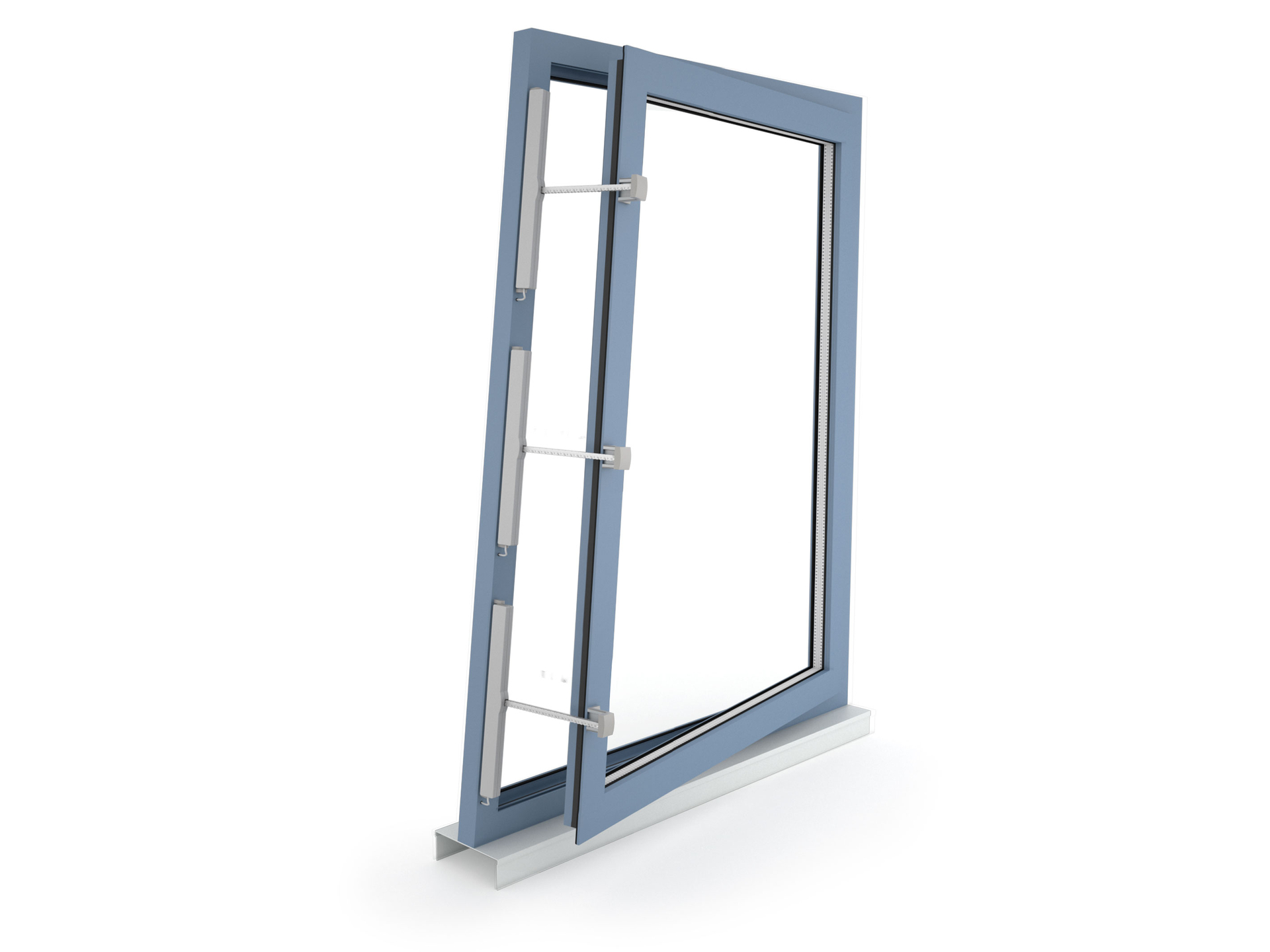

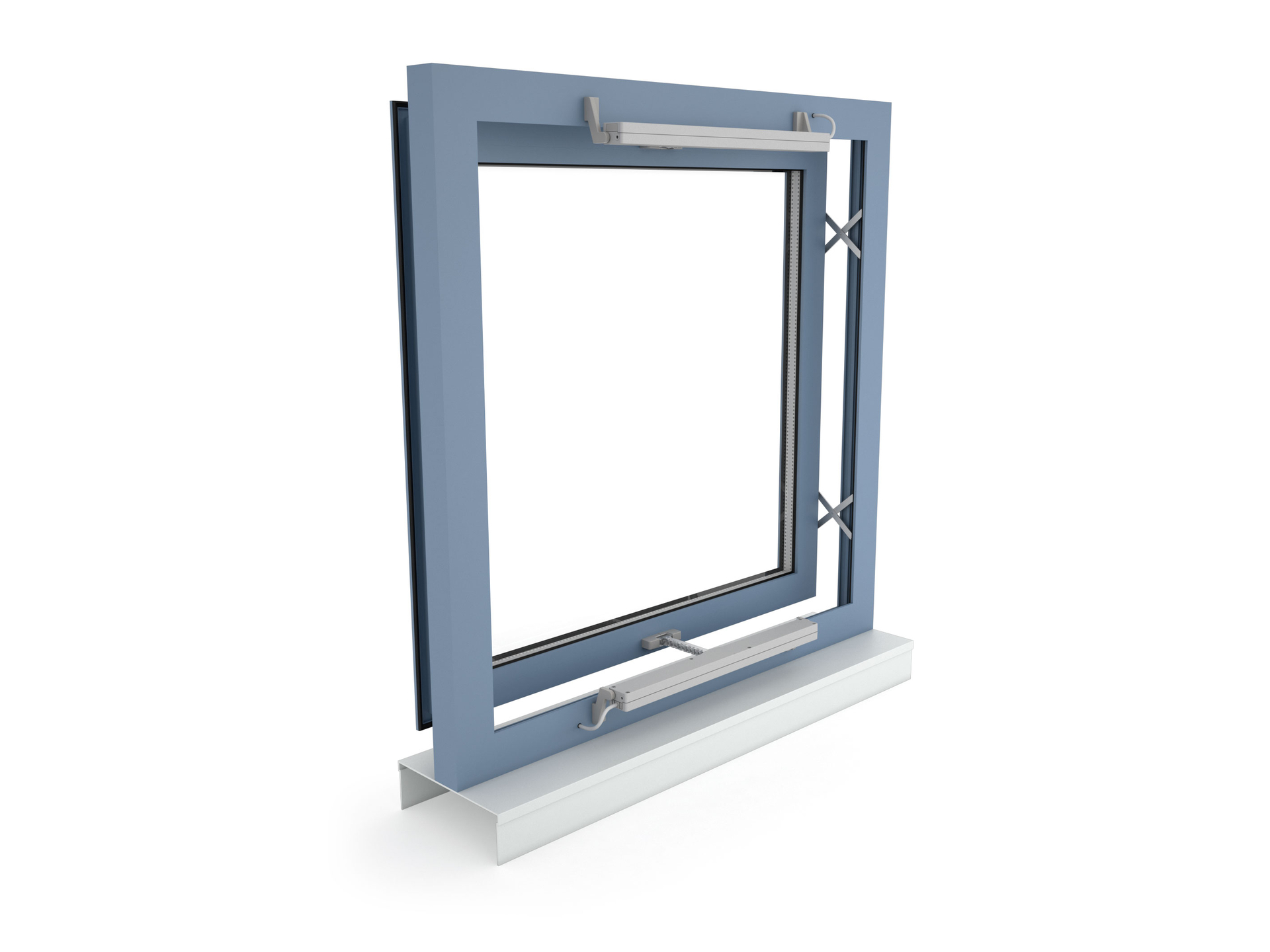

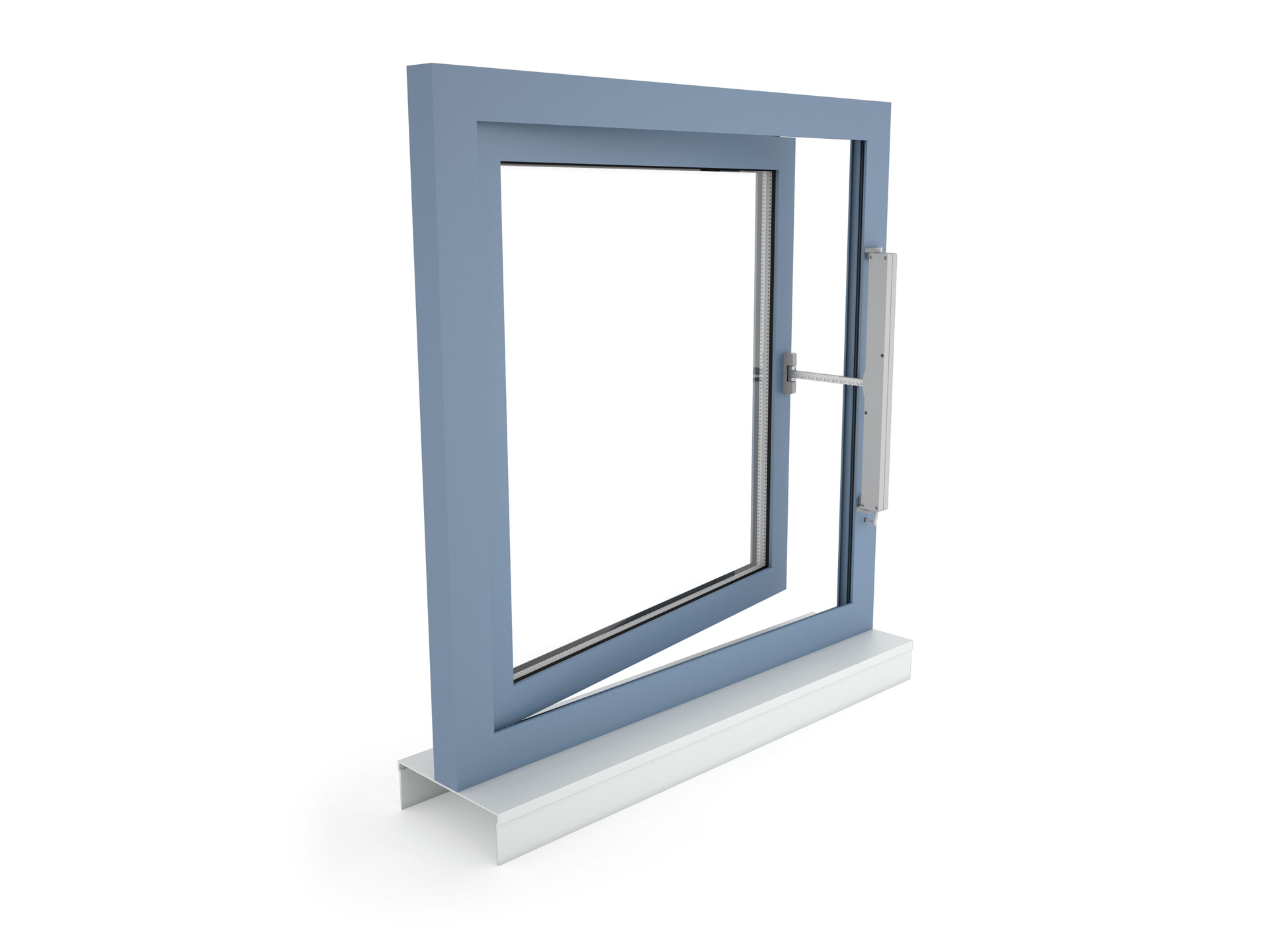

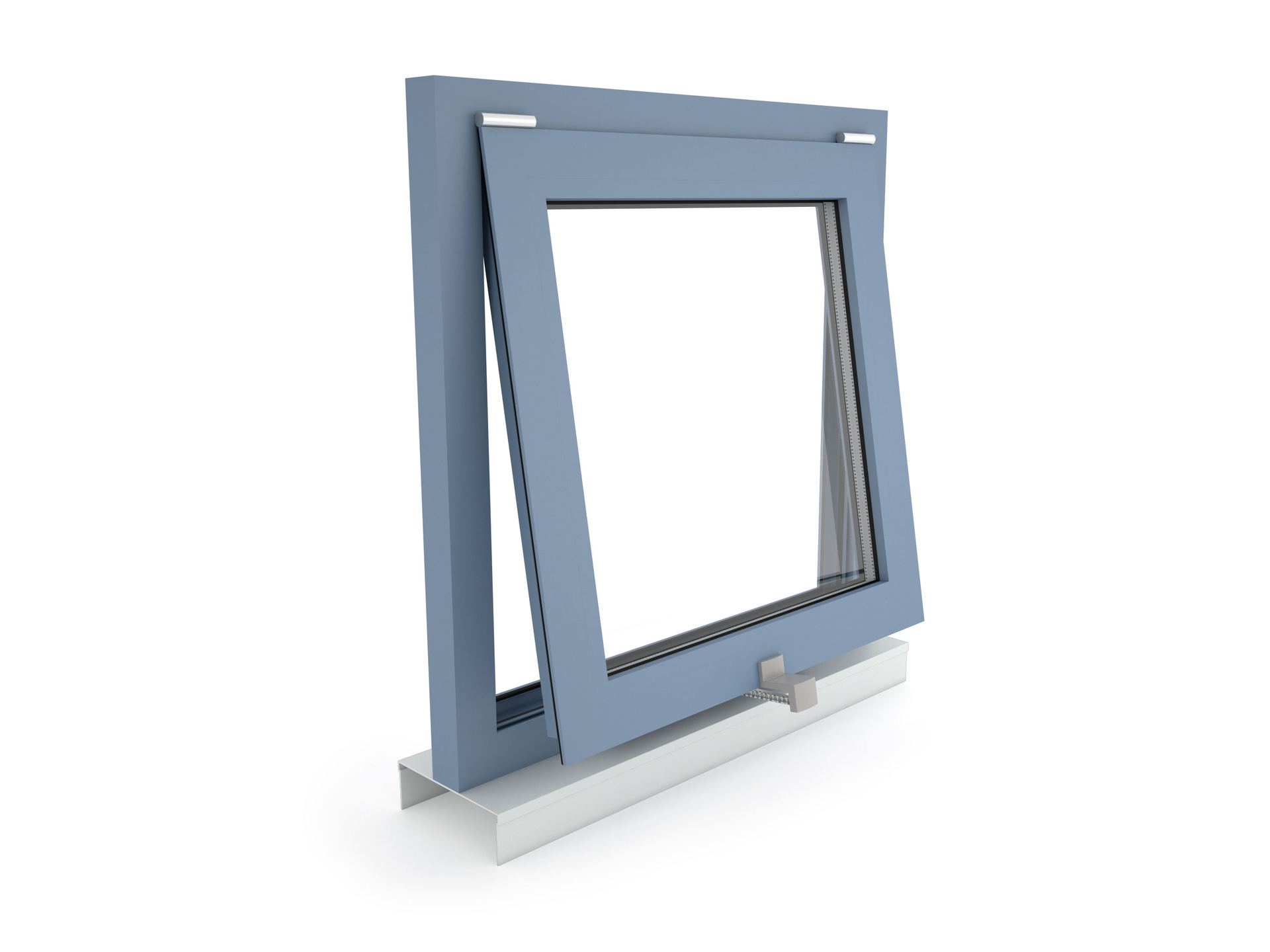

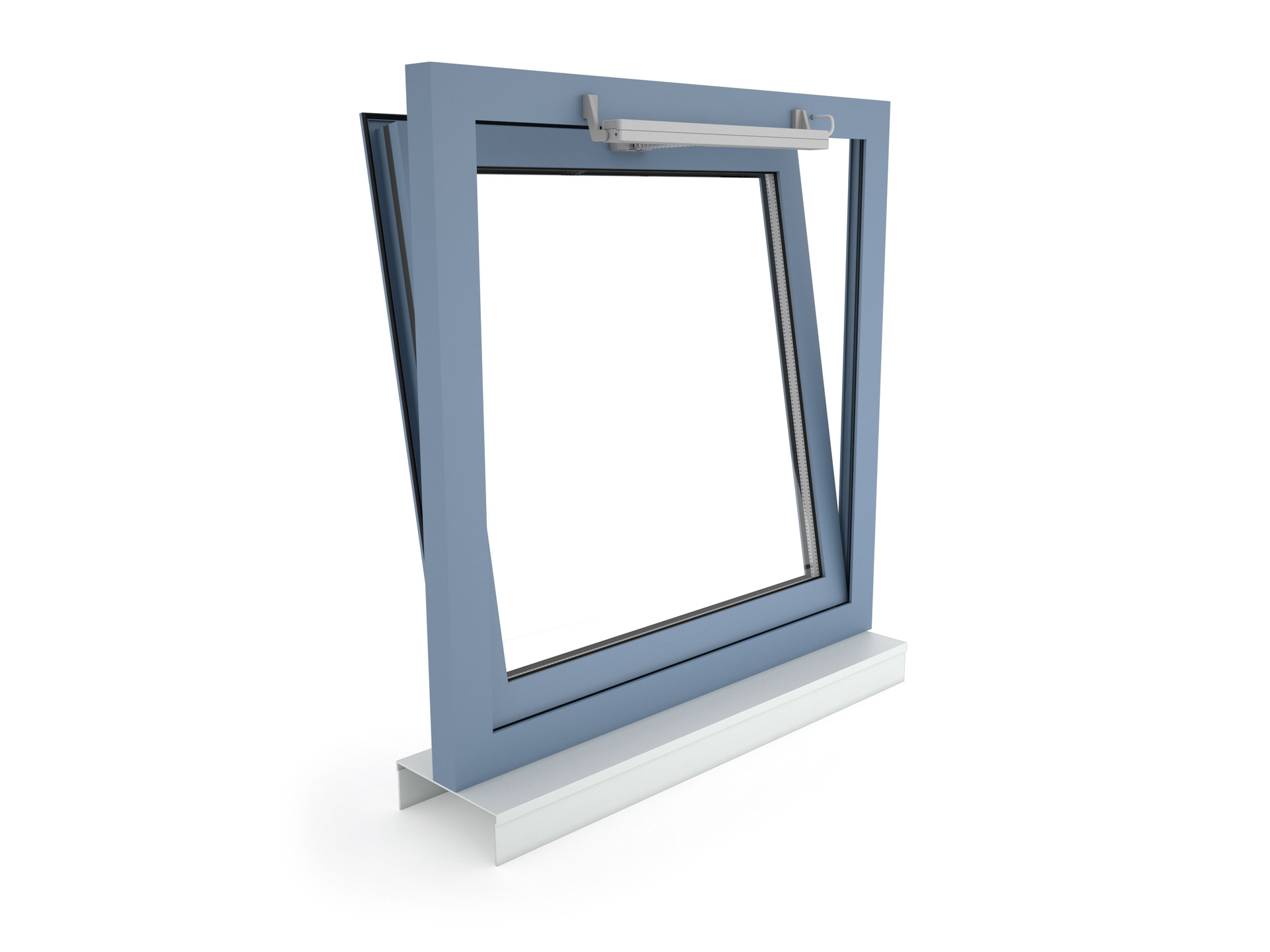

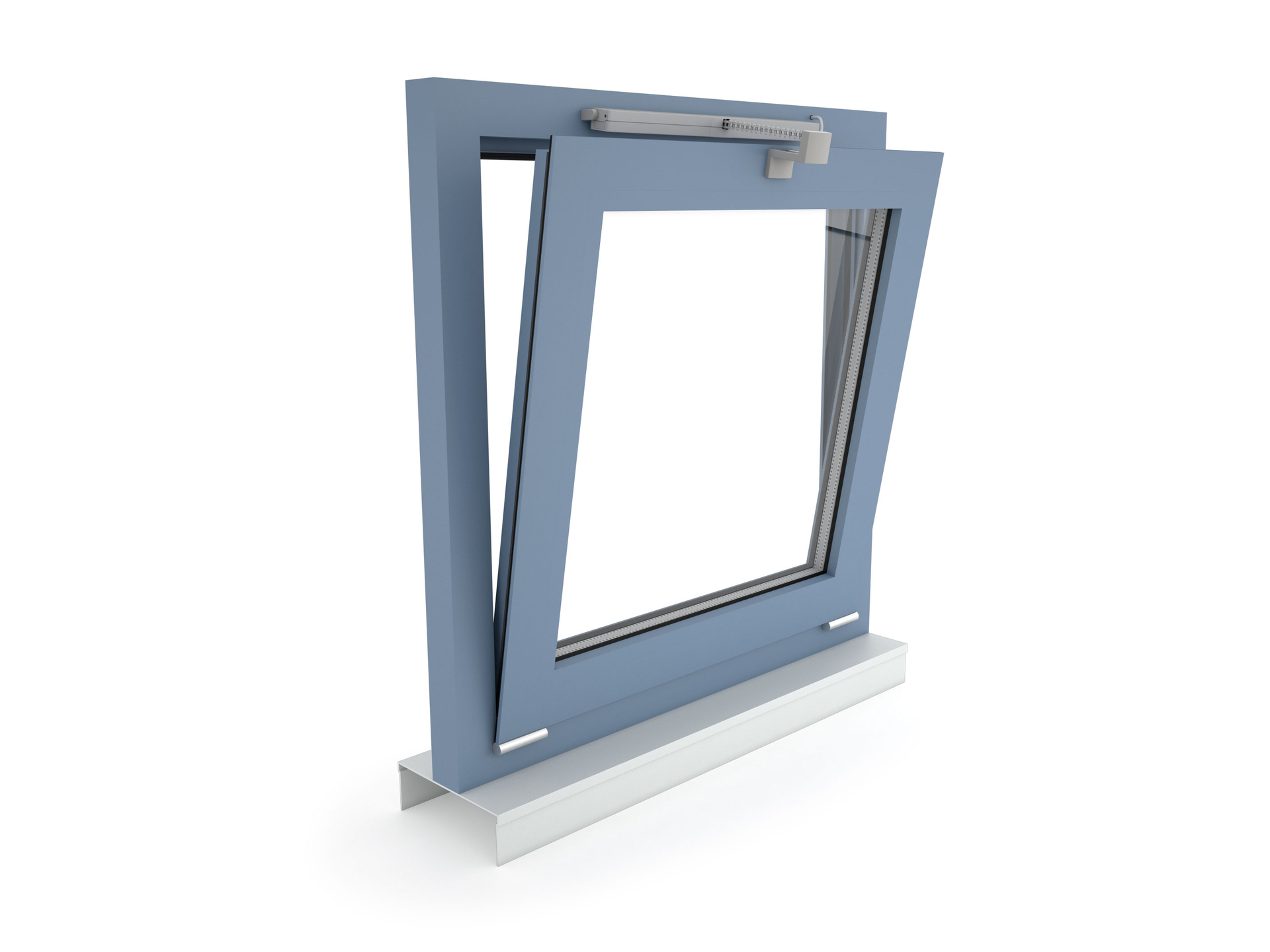

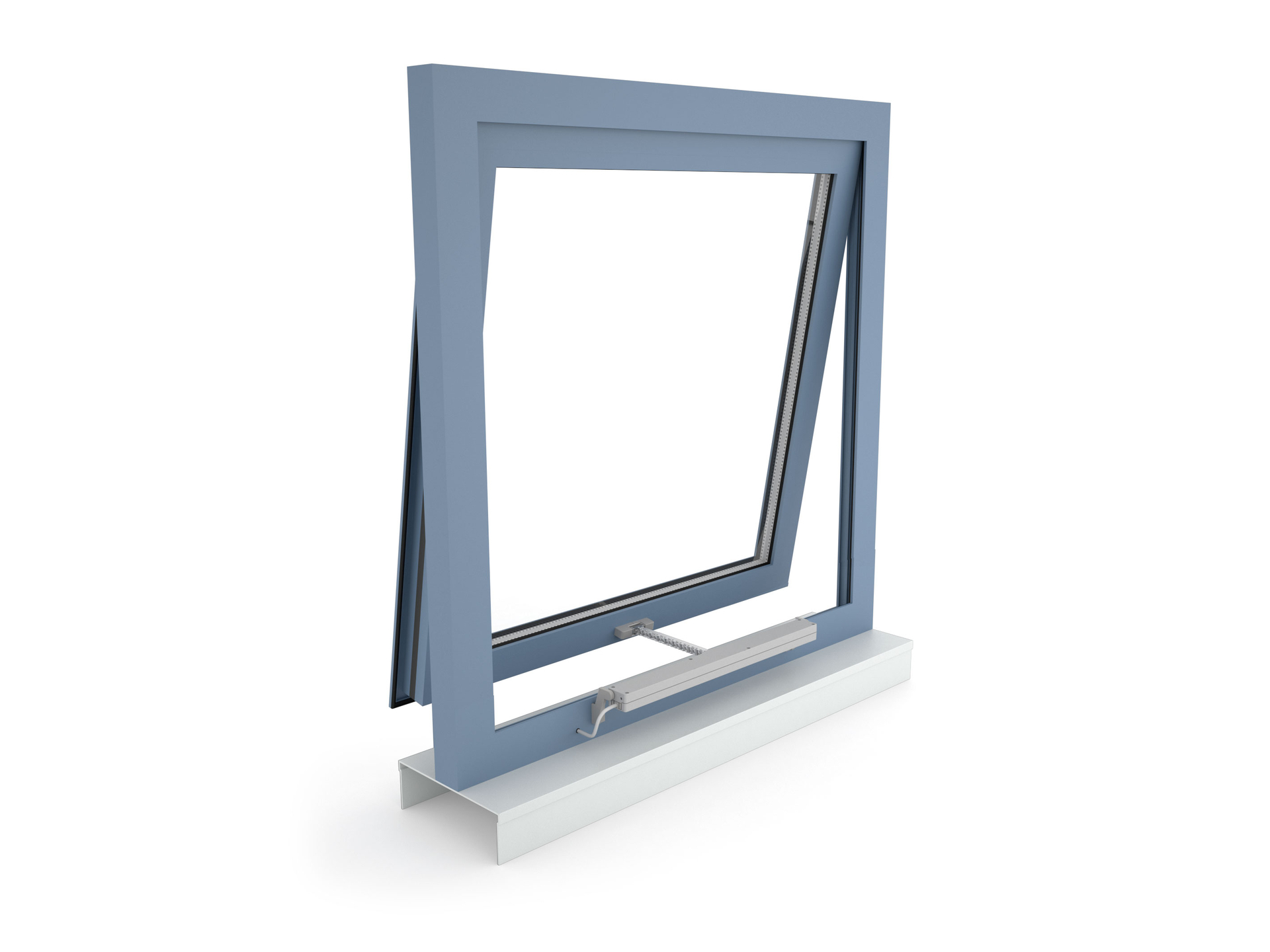

Možno použiť prakticky pre všetky typy okenných otvorov
Pohon je vhodný na povrchovú montáž na krídlo alebo rám okna
Vďaka univerzálnym konzolám je pohon kompatibilný takmer so všetkými dostupnými typmi systémových profilov vrátane Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona

Galéria

Súbory na stiahnutie

Technické údaje

	VCD-0204-5-ACB
Napájanie	230 V AC / +10 % … -15 %
Vstupná frekvencia	50 … 60 Hz
Výkon	22 W / 30 VA
Prevádzkový cyklus	30 % (ON: 3 min. / OFF: 7 min.)

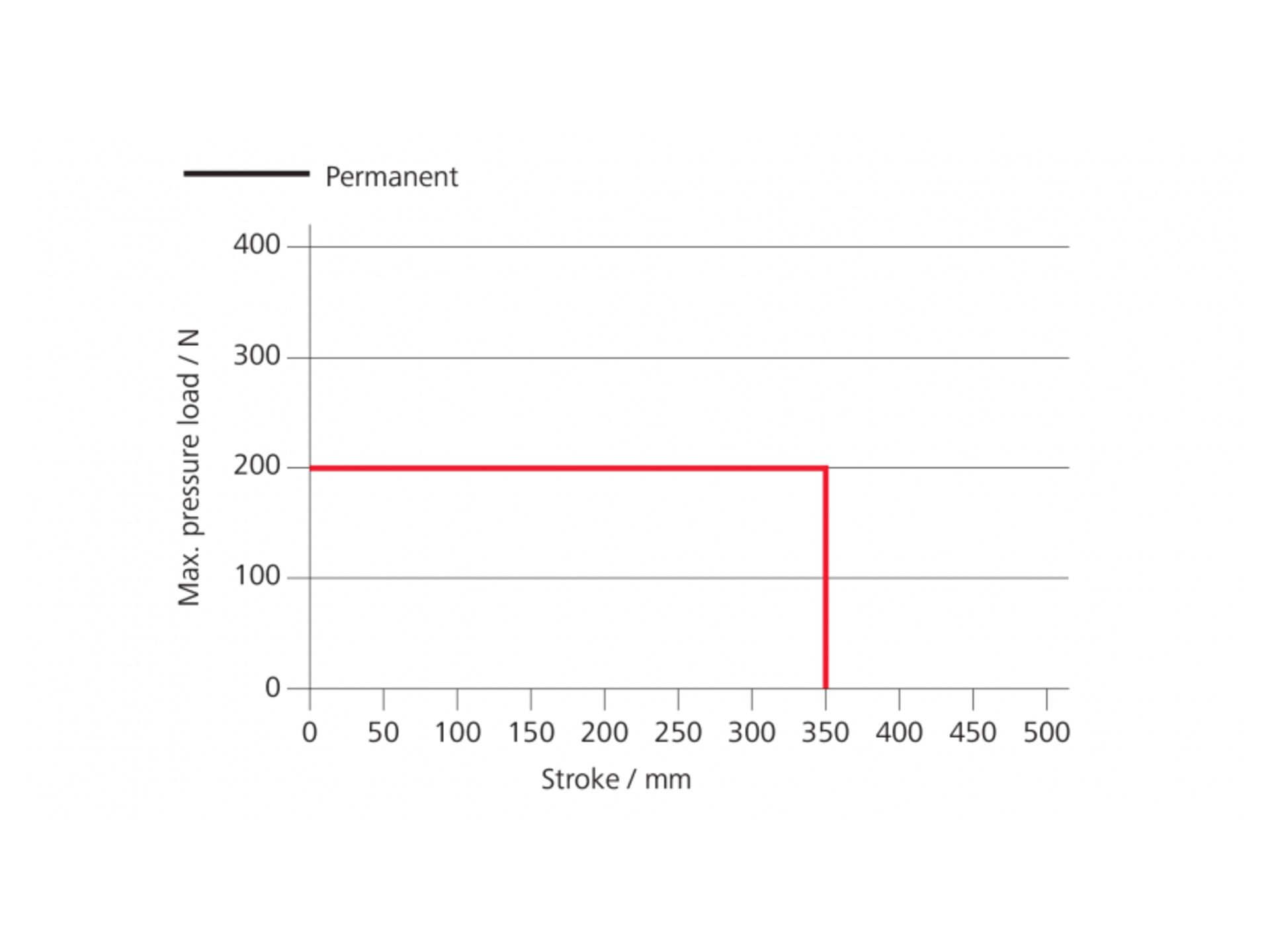

Tlaková sila	200 N
Ťahová sila	200 N
Menovitá blokovacia sila **	2000 N
Životnosť	20 000 dvojitých zdvihov *
Zdvih	250 - 350 mm
Rýchlosť otvárania	6 mm/s
Rýchlosť zatvárania	6 mm/s
Stupeň krytia	IP 30
Hladina emisného akustického tlaku	LpA ≤ 46 dB(A)
Teplotný rozsah	0 °C ... +60 °C
Materiál	tlakovo liaty zinok
Povrchová úprava	prášková farba
Farba	Biely hliník (~ RAL 9006)
Pripojenie	2.5 m PVC kábel

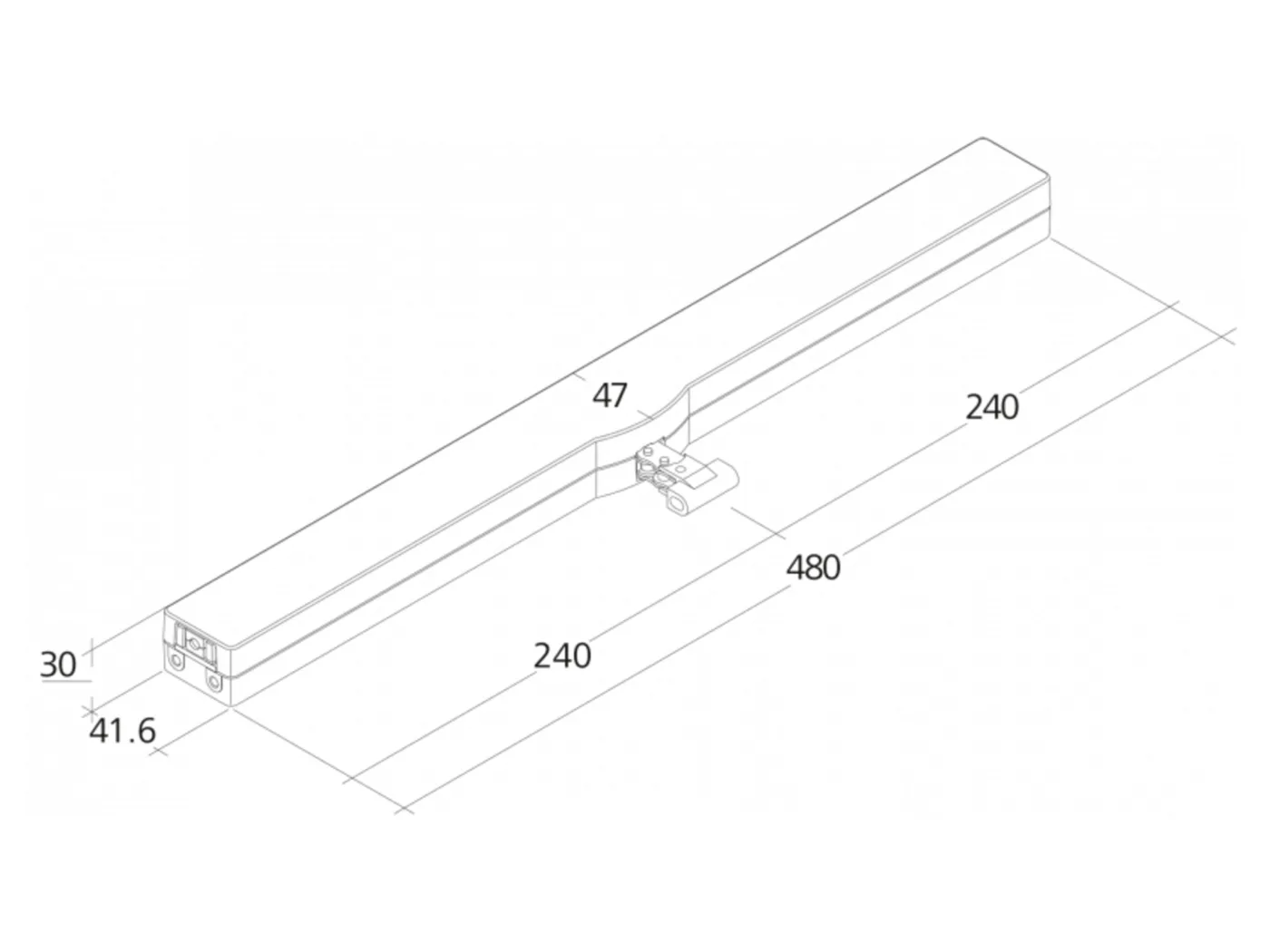

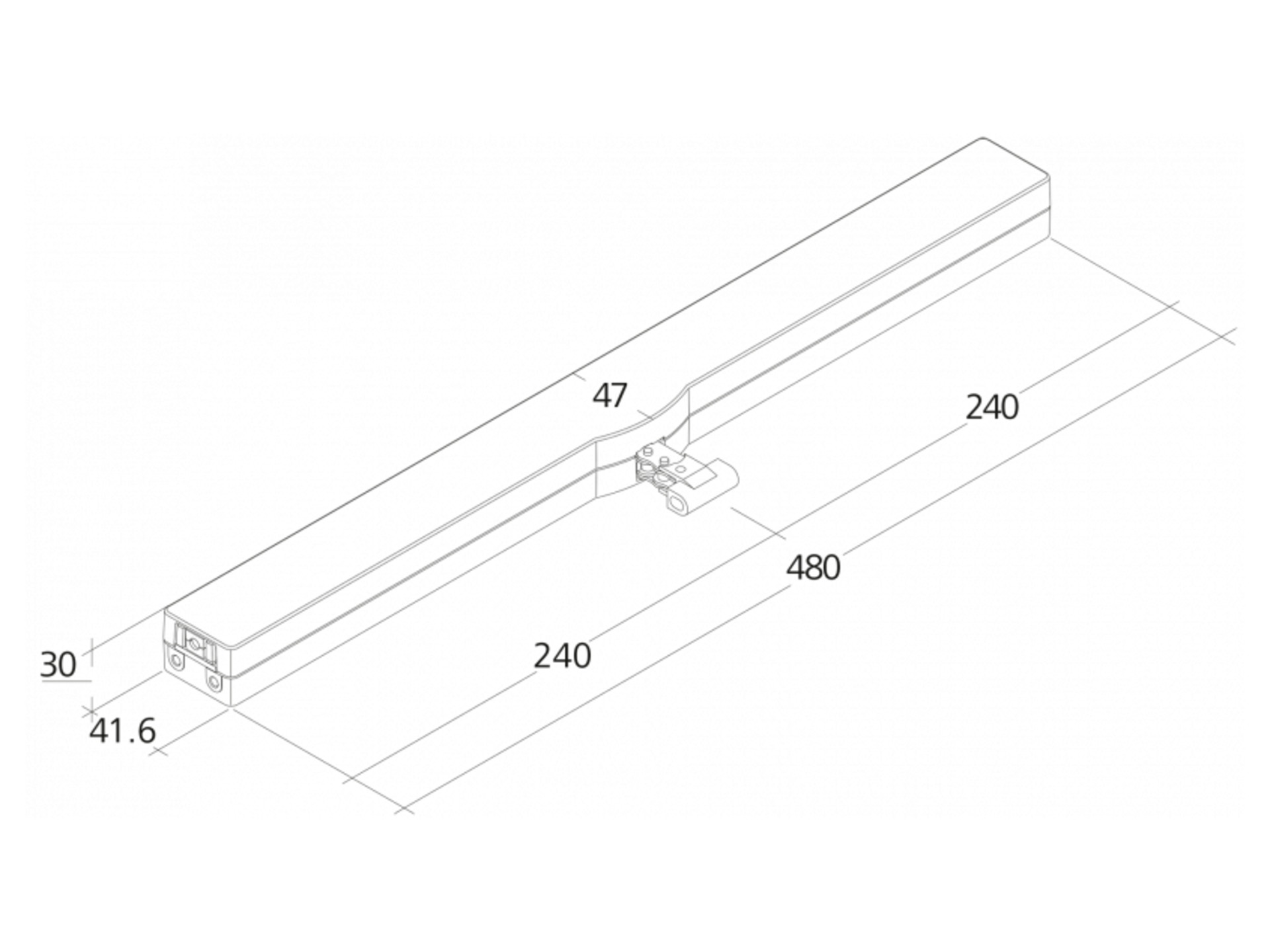

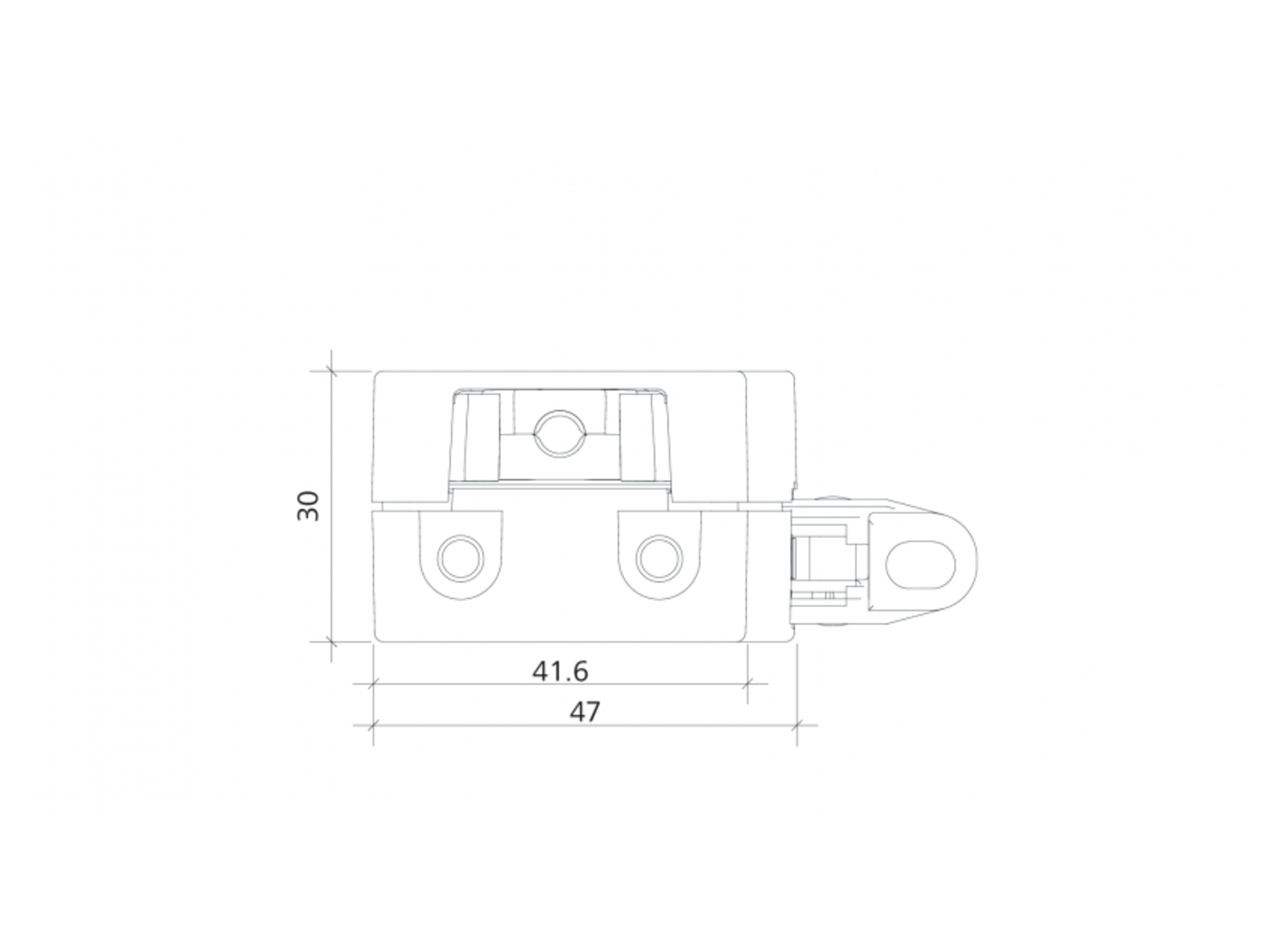

Š x V x H	480 x 30 x 47 mm
Hmotnosť	1.60 kg

* Vertikálne použitie konzultujte s odborníkom z našej firmy.
** V závislosti od spôsobu kotvenia.

Voliteľné rozšírenia

Programovanie funkcií
Možnosť individuálnej konfigurácie parametrov pohonu (napr. zdvihu) prostredníctvom softvéru a súvisiacich servisných nástrojov pre pohony vybavené elektronikou PLP, BSY alebo BSY+.
ACB (Advanced Communication Bus)
Umožňuje priamu zbernicovú komunikáciu medzi riadiacou jednotkou a pohonom, napríklad na riadenie s dokonalým polohovaním alebo spätnou väzbou pohonu. Komunikácia prebieha prostredníctvom protokolu Modbus s otvoreným zdrojovým kódom a umožňuje kombinovať pohon s riadiacim panelom podporujúcim ACB alebo ho priamo pripojiť k riadiacim jednotkám vyššej úrovne, ako je napríklad systém riadenia budov.
BSY+ (synchronizácia pohonov)
BSY+ umožňuje komunikáciu a synchronizáciu medzi rôznymi komponentmi v okne. Napríklad medzi reťazovými pohonmi pri synchrónnej prevádzke alebo medzi pohonmi okna a zámkami (napr. FRA 11 BSY+ alebo VLD-BSY+).
SKS (ochrana zatváracej hrany)
Voliteľná funkcia, ktorá umožňuje pripojiť priamo k pohonu lištu „anti-trap” alebo detektor prítomnosti (svorkový odpor 5,6 kΩ).
Zvukový signál (zodpovedajúci triede ochrany)
AS2 zodpovedajúci "triede ochrany 2" podľa hodnotenia rizík ZVEI prostredníctvom zvukového výstražného signálu v smere jazdy "ZATVORENÉ". AS3 zodpovedajúci "triede ochrany 3" v súlade s hodnotením rizík ZVEI, navyše k AS2, zastaví pohon na 11 s so zvyšným zdvihom 28 mm.
