LDx-5-ACB

POHON LAMELOVÝCH OKIEN 230 V PLNÝ TECHNOLÓGIÍ
Kategória:

Úzky dizajn a skrytý prívod káblov: lamelové pohony radu LD sa môžu pochváliť viac než 1500 farebnými variantmi, čo znamená, že vždy nájdete dizajn, ktorý sa hodí k architektúre budovy. Konštrukcia LDx-5-ACB je vybavená integrovanou napájacou jednotkou 230 V.

LDx-5-ACB
LDx-5-ACB - Rôzne farebné vyhotovenia
LDx-5-ACB - Biele vyhotovenie

Vlastnosti

  • Maximálna tlaková sila a ťahová sila 1400 N a 1800 N
  • Udržiavacia sila 5000 N pre veľmi veľké lamelové okná.
  • Priame ovládanie cez 230 V AC
  • Centrálne podporovaná poloha ovládača
  • Vyvinuté na základe normy DIN EN 12101-2
  • Možno použiť pre otvory na odvod dymu a na denné vetranie
  • S motorom BSY+ a synchronizovanou elektronikou riadenou mikroprocesorom
  • S hladinou akustického tlaku LpA ≤ 45 dB(A) patrí pohon medzi najtichšie vo svojej triede
  • Komponenty pohonu chránené proti korózii
  • Programovateľné funkcie pohonu a rôzne parametre pohonu
  • Prídavný pasívny a aktívny systém ochrany proti zachyteniu na hlavných zatváracích hranách s funkciou spätného chodu
  • Integrované zbernicové rozhranie ACB (Advanced Communication Bus) s protokolom Modbus RTU
  • Pohon je integrovaný priamo prostredníctvom otvorenej zbernicovej komunikácie cez ACB (Advanced Communication Bus), napr. do systému riadenia budov.
  • K dispozícii v ľubovoľnom odtieni podľa vzorkovníka RAL
  • Možno použiť prakticky pre všetky typy lamelových okien vrátane EuroLam, Fieger, HAHN, NACO, Schneider + Nölke.

Galéria

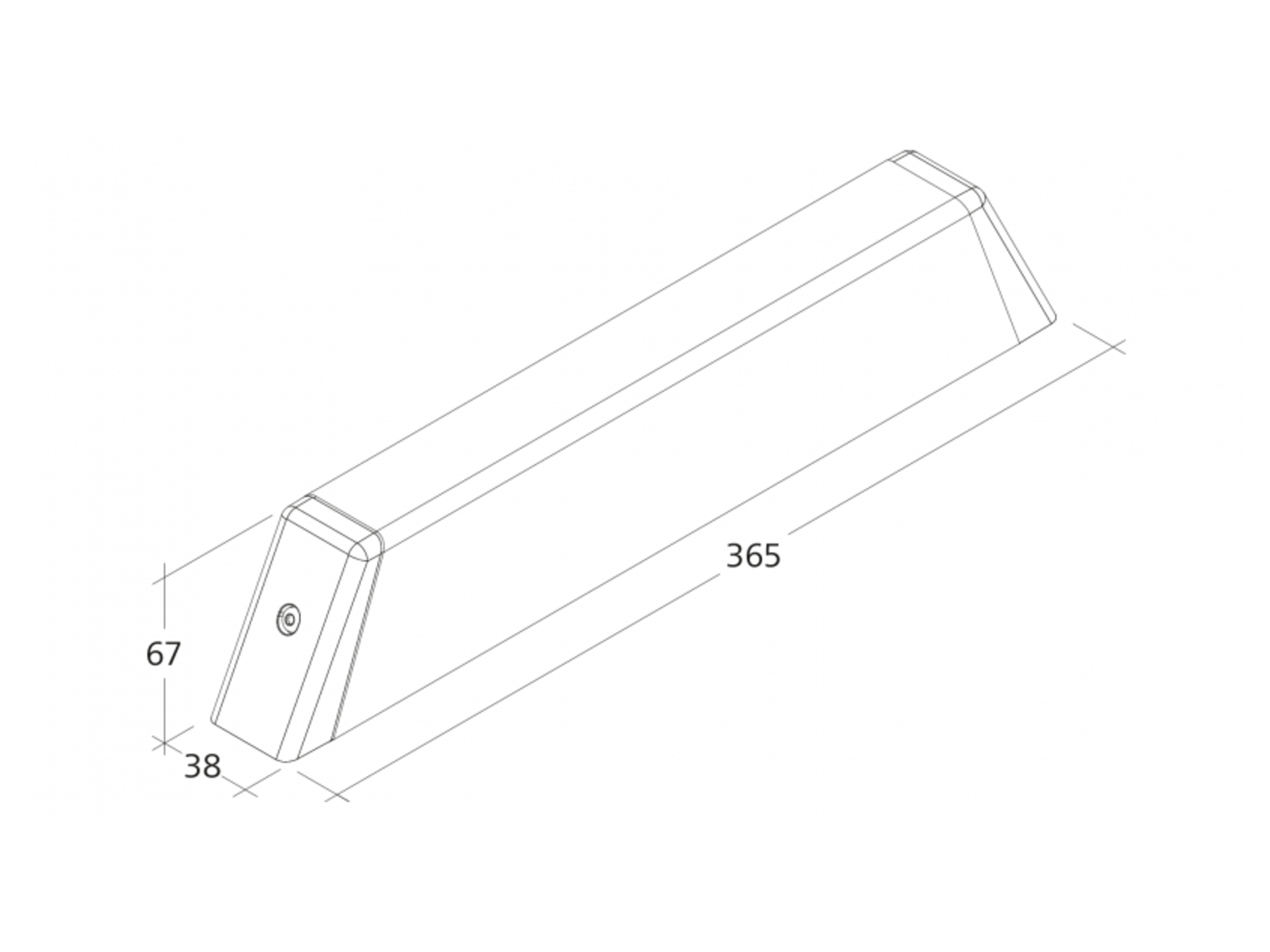

LDx-5-ACB - Rozmery
LDx-5-ACB - Rozmery (PNG, ~484 KB)

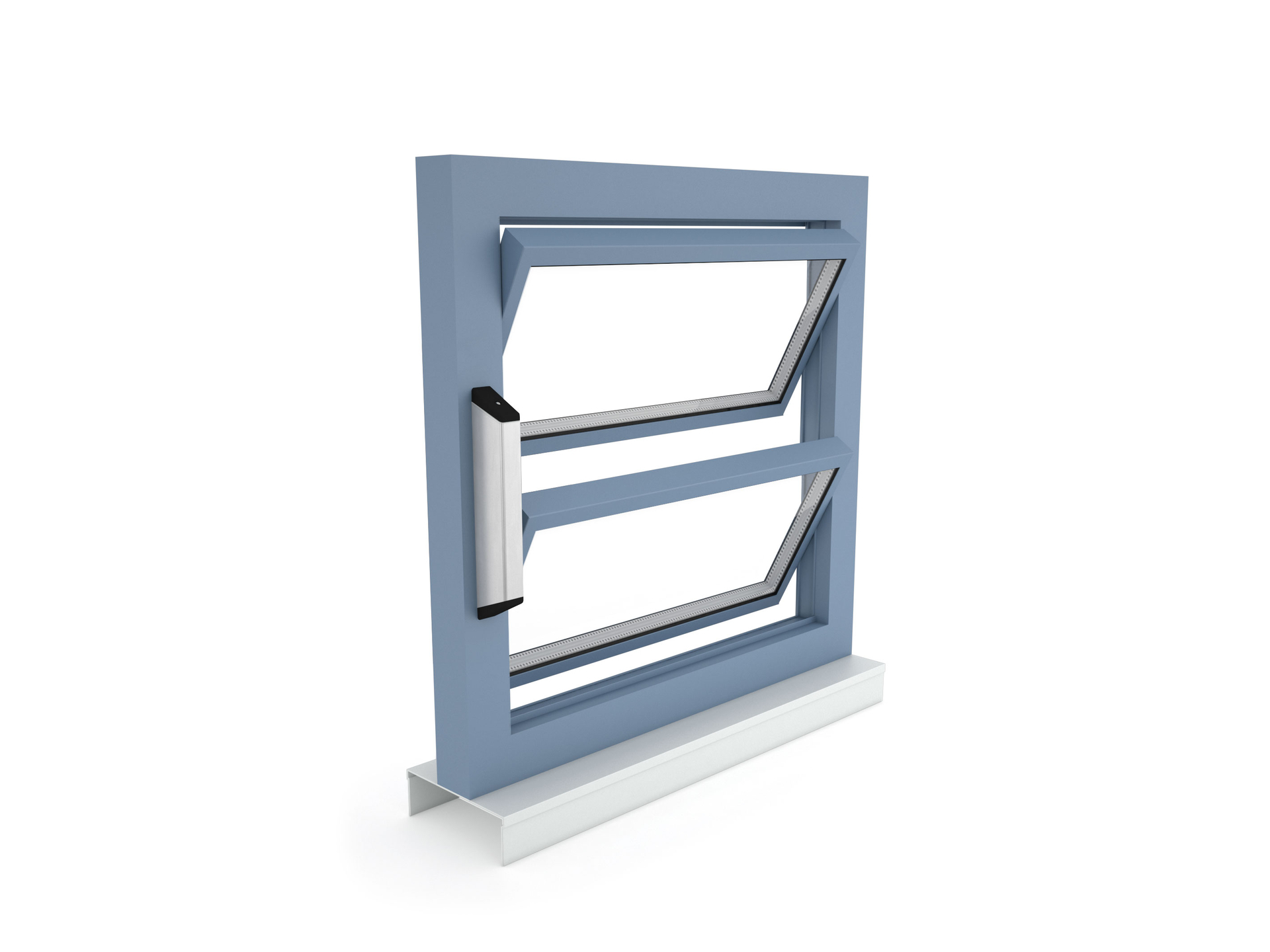

LDx-5-ACB - Povrchová montáž na lamelové okno
LDx-5-ACB - Povrchová montáž na lamelové okno (JPG, ~364 KB)

Súbory na stiahnutie

Technické údaje

LDx-1400-5-ACB LDx-1800-5-ACB
Napájanie 230 V AC / +20 % … -15 % 230 V AC / +20 % … -15 %
Vstupná frekvencia 50 Hz 50 Hz
Výkon 42 W / 65 VA 52 W / 75 VA
Tlaková sila 1 400 N 1 800 N
Ťahová sila 1 400 N 1 800 N
Menovitá blokovacia sila 5 000 N 5 000 N
Životnosť 20 000 dvojitých cyklov 20 000 dvojitých cyklov
Posuv 36 - 90 mm 36 - 90 mm
Rýchlosť otvárania 2 mm/s 2 mm/s
Rýchlosť uzatvárania 2 mm/s 2 mm/s
Stupeň krytia IP 40 IP 40
Hladina emisného akustického tlaku LpA ≤ 45 dB(A) LpA ≤ 45 dB(A)
Teplotný rozsah -5 °C ... +75 °C * -5 °C ... +75 °C *
Požiarna odolnosť B300 (30 min / 300 °C) B300 (30 min / 300 °C)
Materiál hliník hliník
Povrchová úprava eloxovanie eloxovanie
Farba ľubovoľná podľa vzorkovníka RAL ľubovoľná podľa vzorkovníka RAL
Pripojenie silikónový kábel silikónový kábel
Š x V x H 365 x 67 x 38 mm 365 x 67 x 38 mm
Hmotnosť 1.50 kg 1.50 kg
* V súlade s VdS 2580

Voliteľné rozšírenia

  • Programovanie funkcií
    Možnosť individuálnej konfigurácie parametrov pohonu (napr. zdvihu) prostredníctvom softvéru a súvisiacich servisných nástrojov pre pohony vybavené elektronikou PLP, BSY alebo BSY+.
  • ACB (Advanced Communication Bus)
    Umožňuje priamu zbernicovú komunikáciu medzi riadiacou jednotkou a pohonom, napríklad na riadenie s dokonalým polohovaním alebo spätnou väzbou pohonu. Komunikácia prebieha prostredníctvom protokolu Modbus s otvoreným zdrojovým kódom a umožňuje kombinovať pohon s riadiacim panelom podporujúcim ACB alebo ho priamo pripojiť k riadiacim jednotkám vyššej úrovne, ako je napríklad systém riadenia budov.
  • BSY+ (synchronizácia pohonov)
    BSY+ umožňuje komunikáciu a synchronizáciu medzi rôznymi komponentmi v okne. Napríklad medzi reťazovými pohonmi pri synchrónnej prevádzke alebo medzi pohonmi okna a zámkami (napr. FRA 11 BSY+ alebo VLD-BSY+).
  • SKS (ochrana zatváracej hrany)
    Voliteľná funkcia, ktorá umožňuje pripojiť priamo k pohonu lištu „anti-trap” alebo detektor prítomnosti (svorkový odpor 5,6 kΩ).

Certifikáty a osvedčenia

  • EN 12101-2
