KA 54-K-BSY+ Set

SET VÝKONNÝCH UNIVERZÁLNYCH REŤAZOVÝCH POHONOV 230 V VR. SYNCHRONIZÁCIE

Kategória:

Požiarne odvetranie

Výkonný, kompaktný reťazový pohon pre požiarne odvetranie s tlakovou a ťahovou silou 500 N. K dispozícii ako sada dvoch kusov alebo jednotlivo. KA 54-K-BSY+ má integrovanú napájaciu jednotku, ktorá umožňuje priame pripojenie 230 V. Motor BSY+ a synchronizovaná elektronika zaisťujú riadenie presné na milimeter.

Vlastnosti

Možno použiť pre otvory na odvod dymu, D+H Euro SHEV podľa EN 12101-2, a na denné vetranie.
S motorom BSY+ a synchronizovanou elektronikou riadenou mikroprocesorom.
Priame ovládanie cez 230 V AC

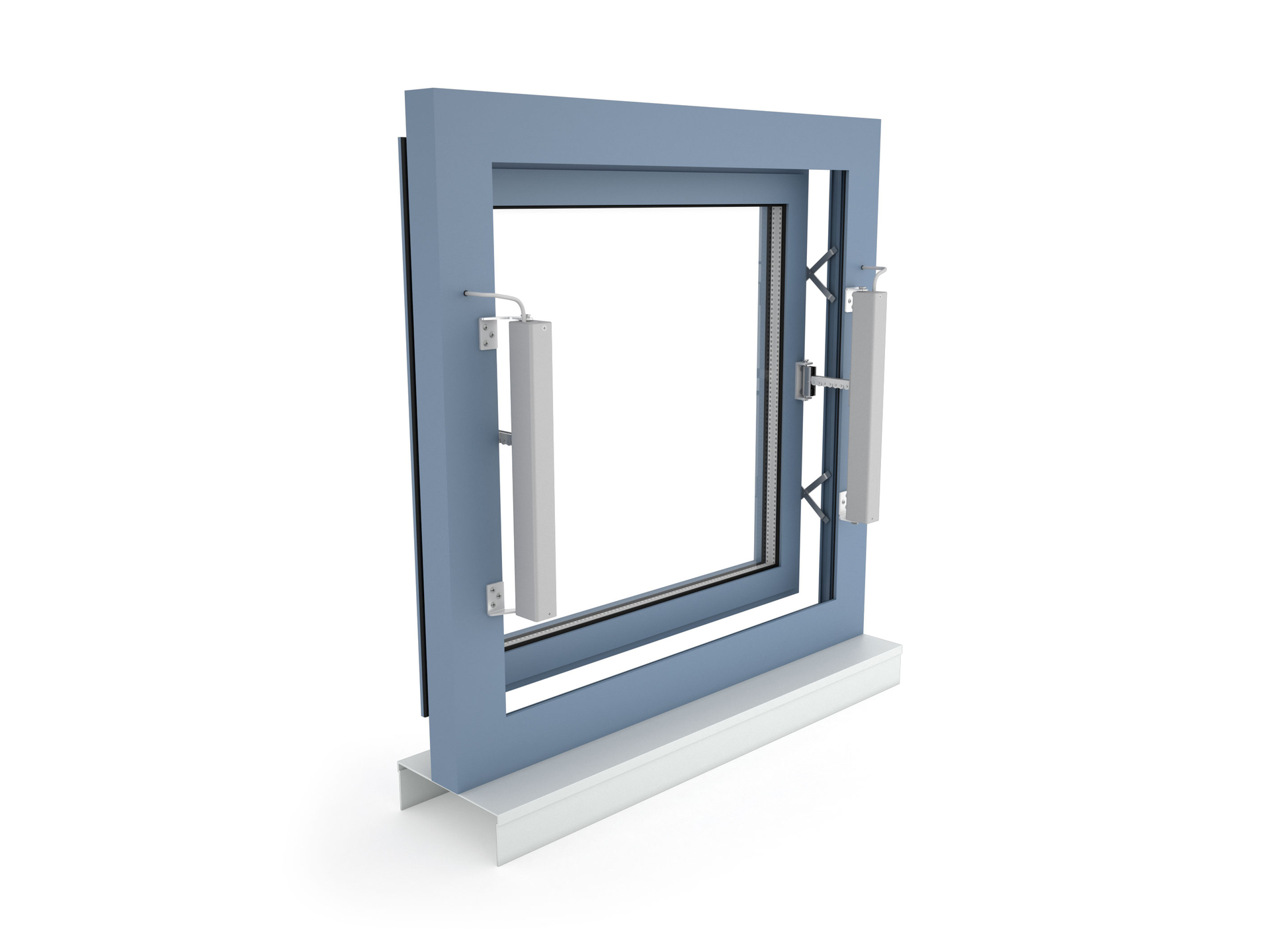

Možnosť 2 pohonov v jednej synchrónnej skupine
Špeciálna stabilizácia reťaze
Odľahčenie tlaku na okenné tesnenie po procese zatvárania
Programovateľné funkcie pohonu a rôzne parametre pohonu
Rýchlosť chodu v smere ZATVORENÉ klesá na 5 mm/s (pasívna ochrana zatváracej hrany)
Časovo riadené cúvanie pri detekcii prekážky v smere ZATVORENÉ (aktívna ochrana zatváracej hrany).
K dispozícii v ľubovoľnom odtieni podľa vzorkovníka RAL

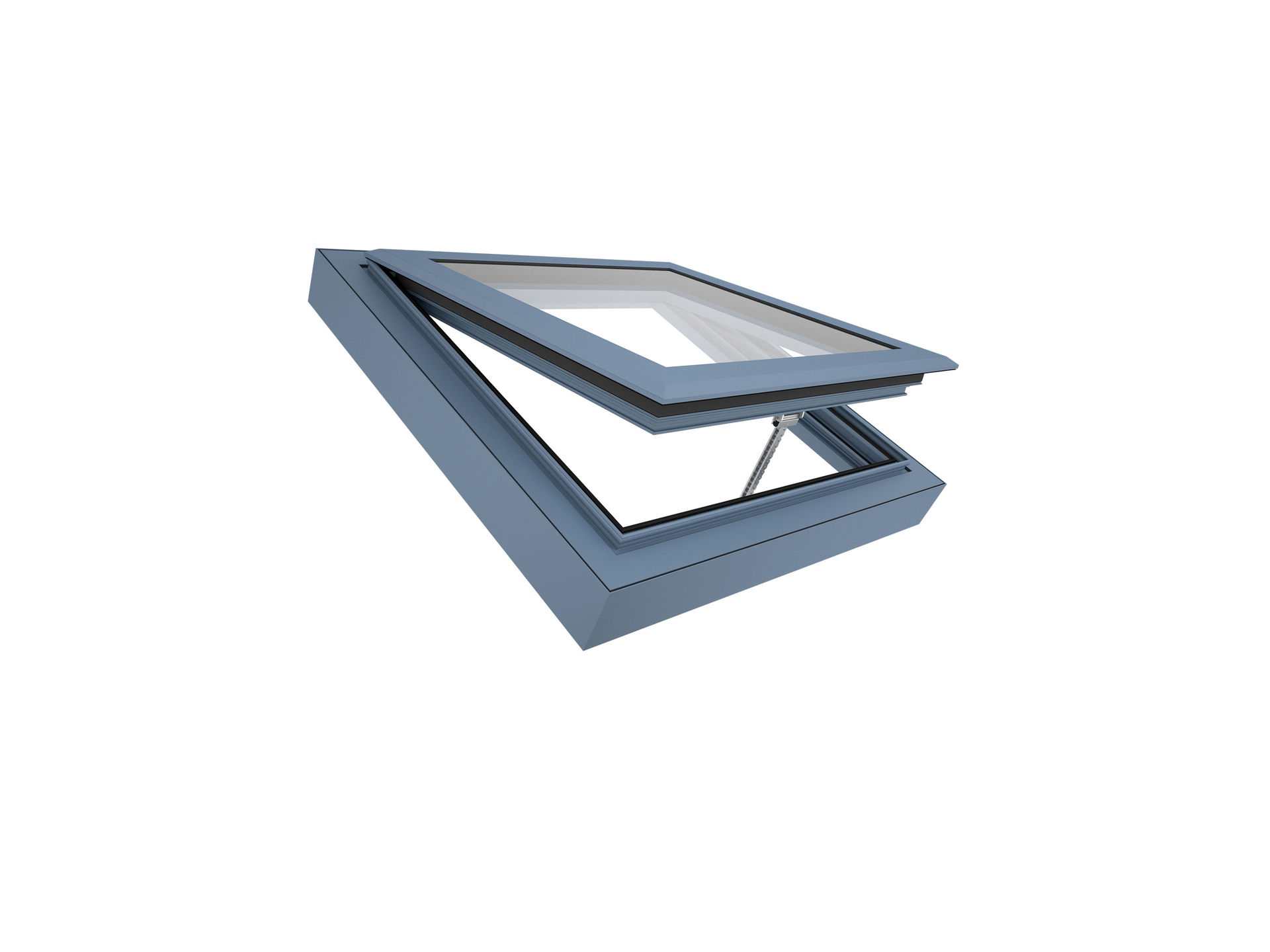

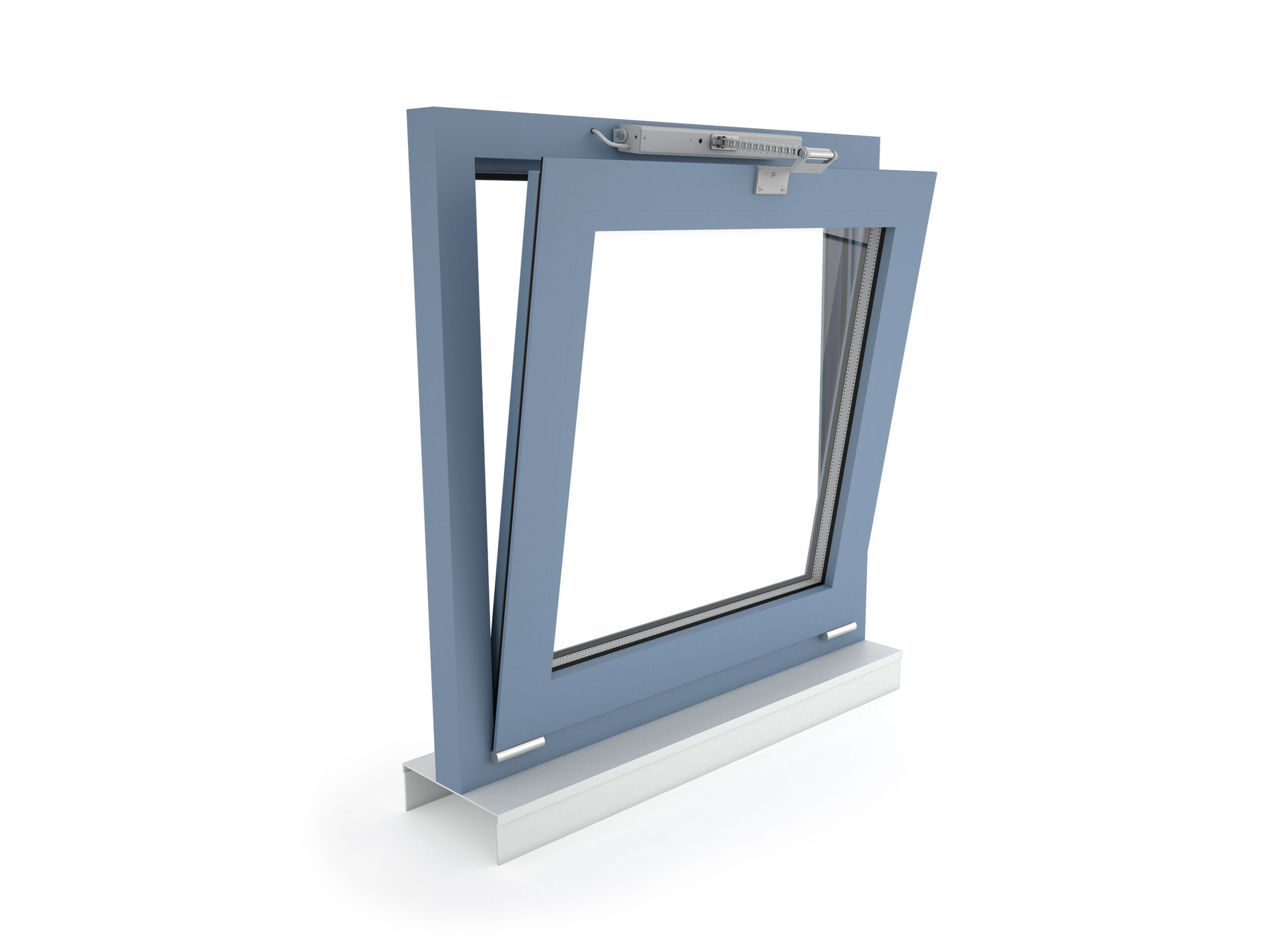

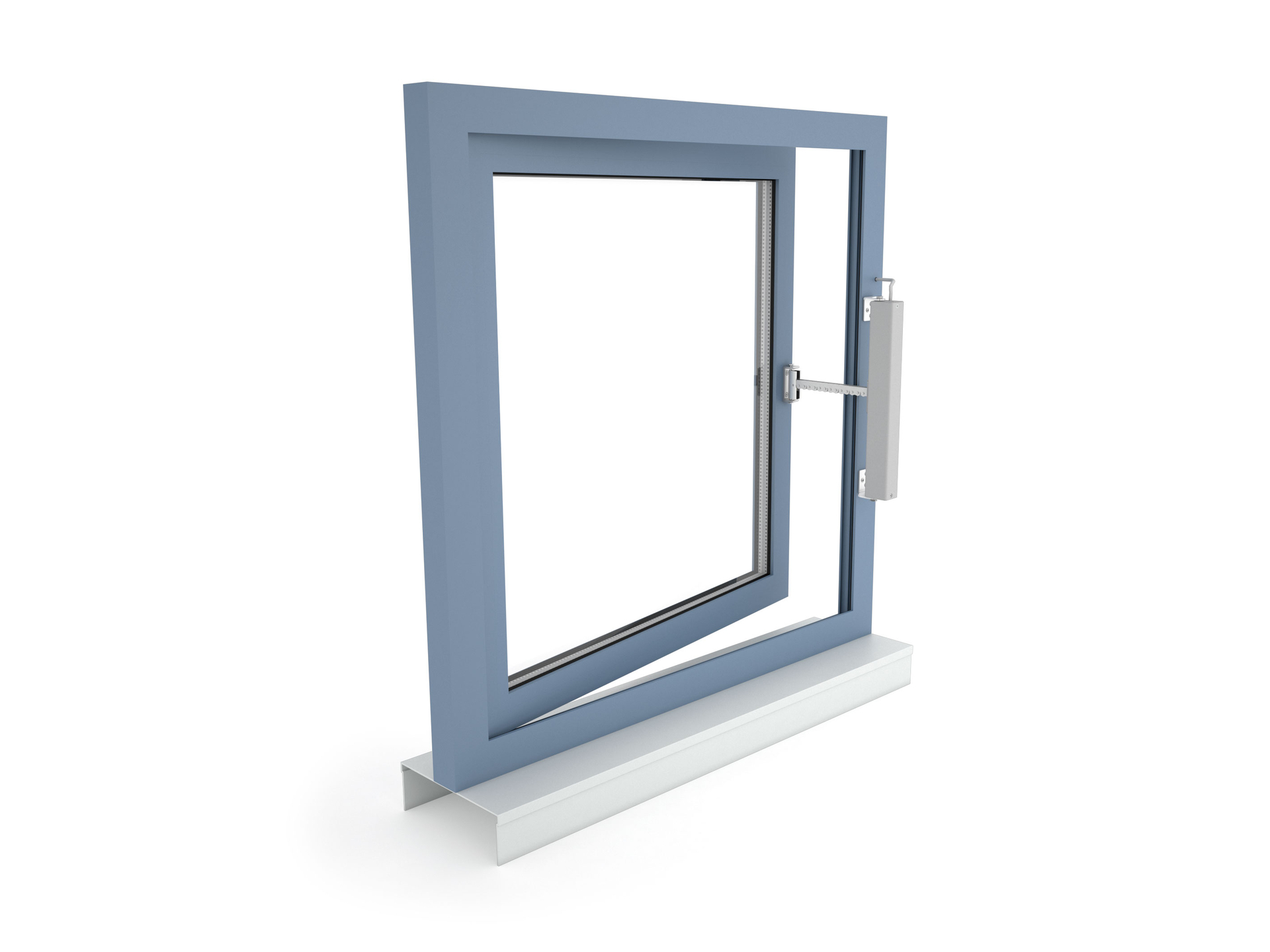

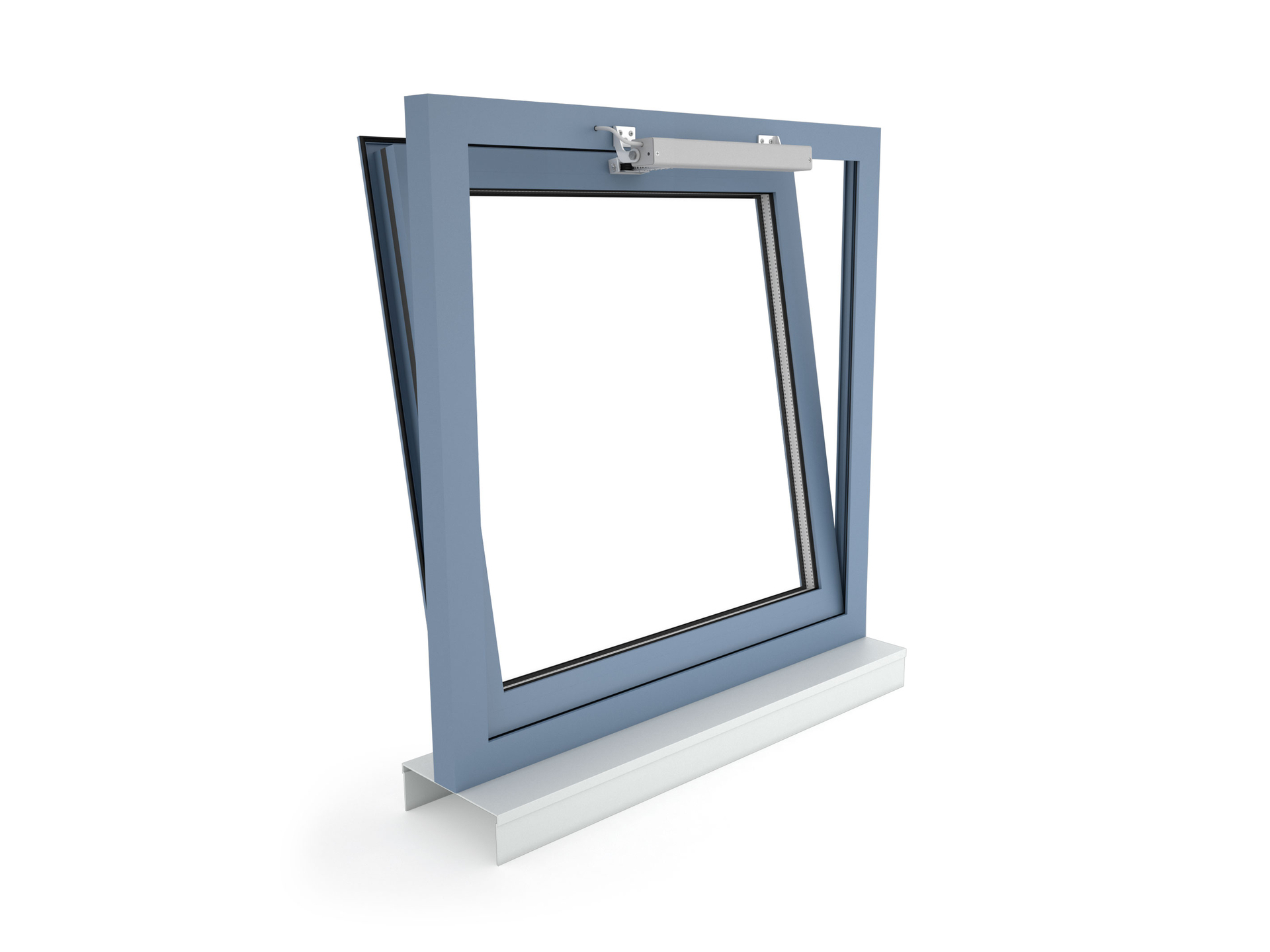

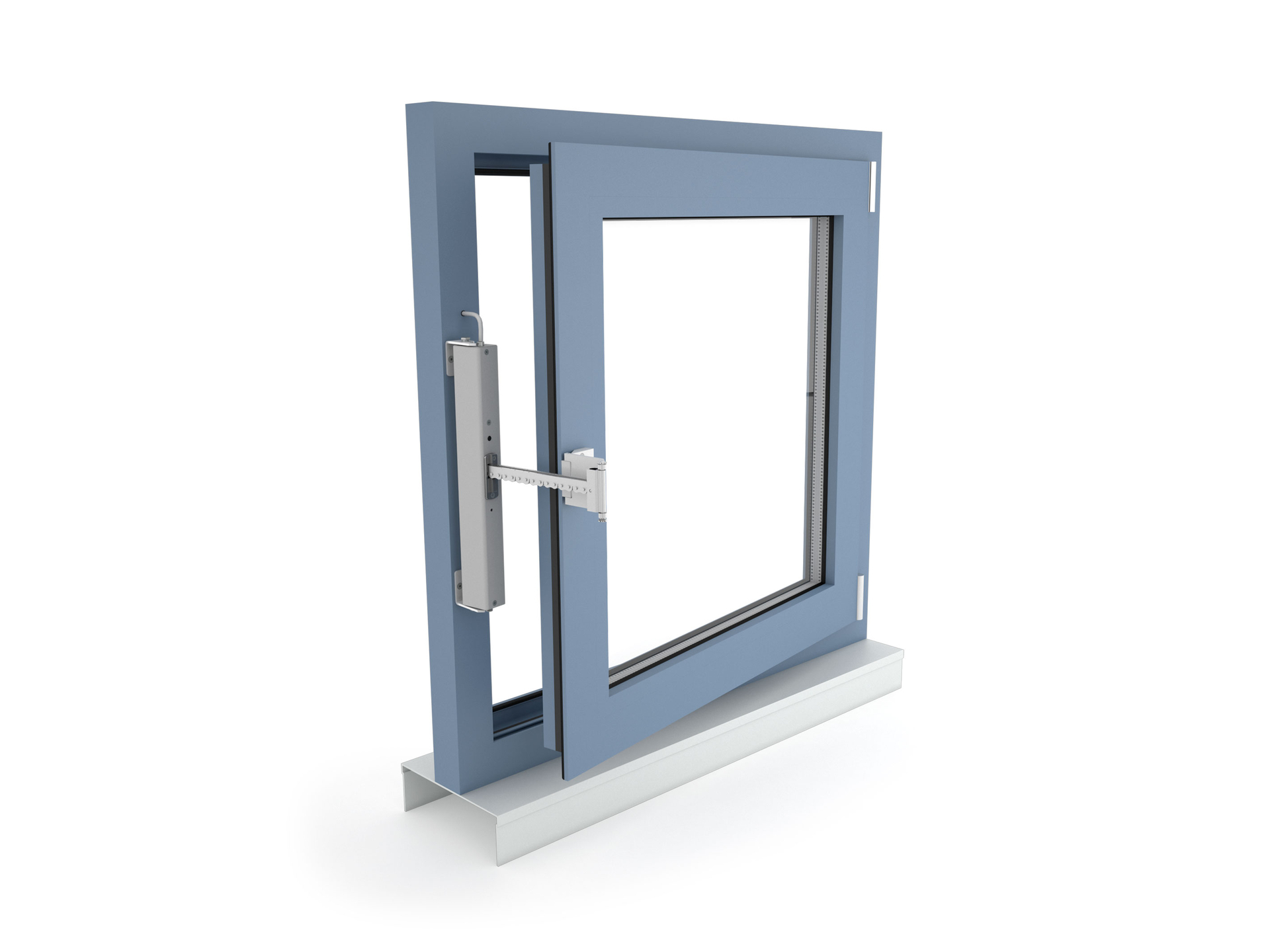

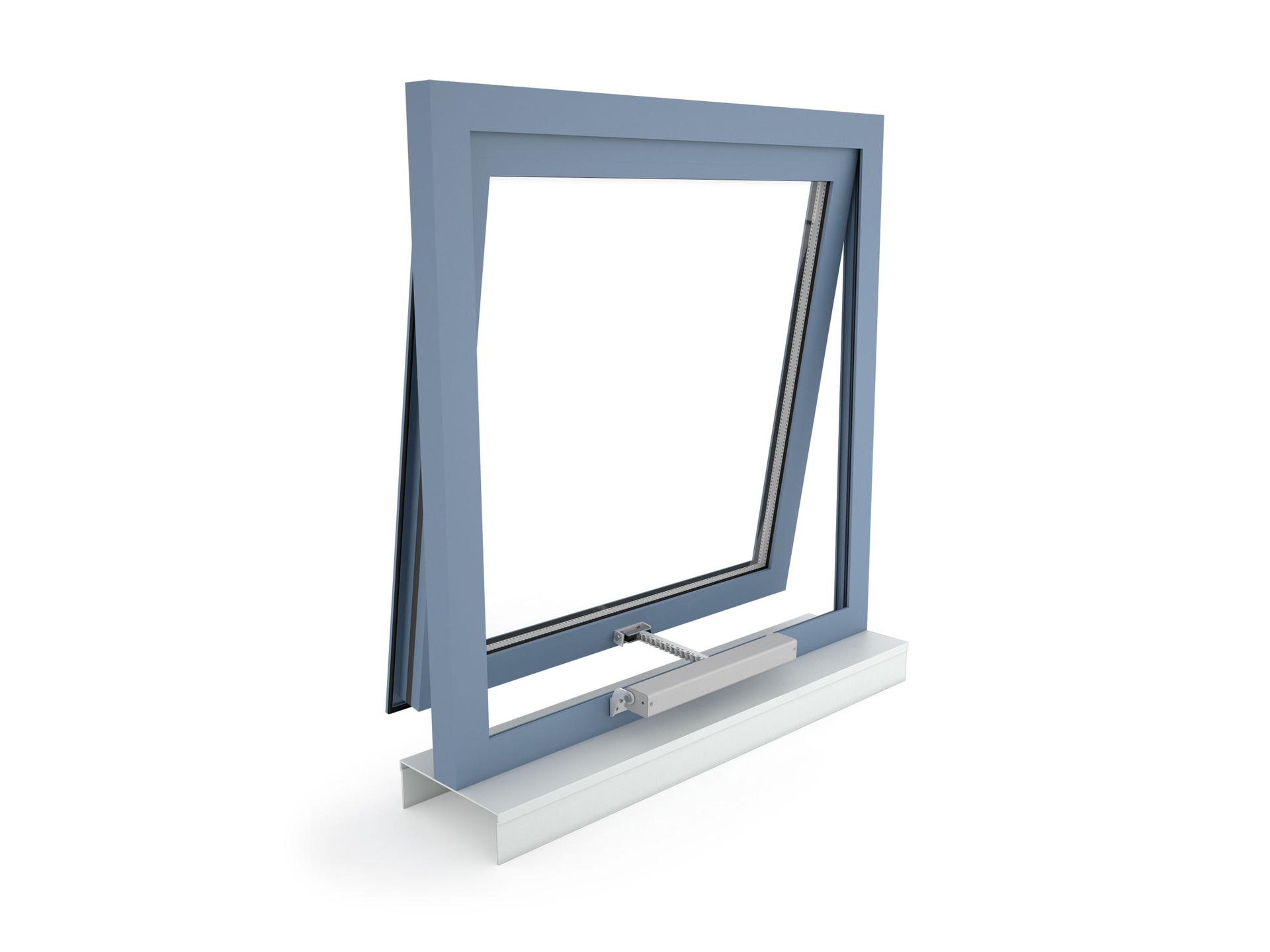

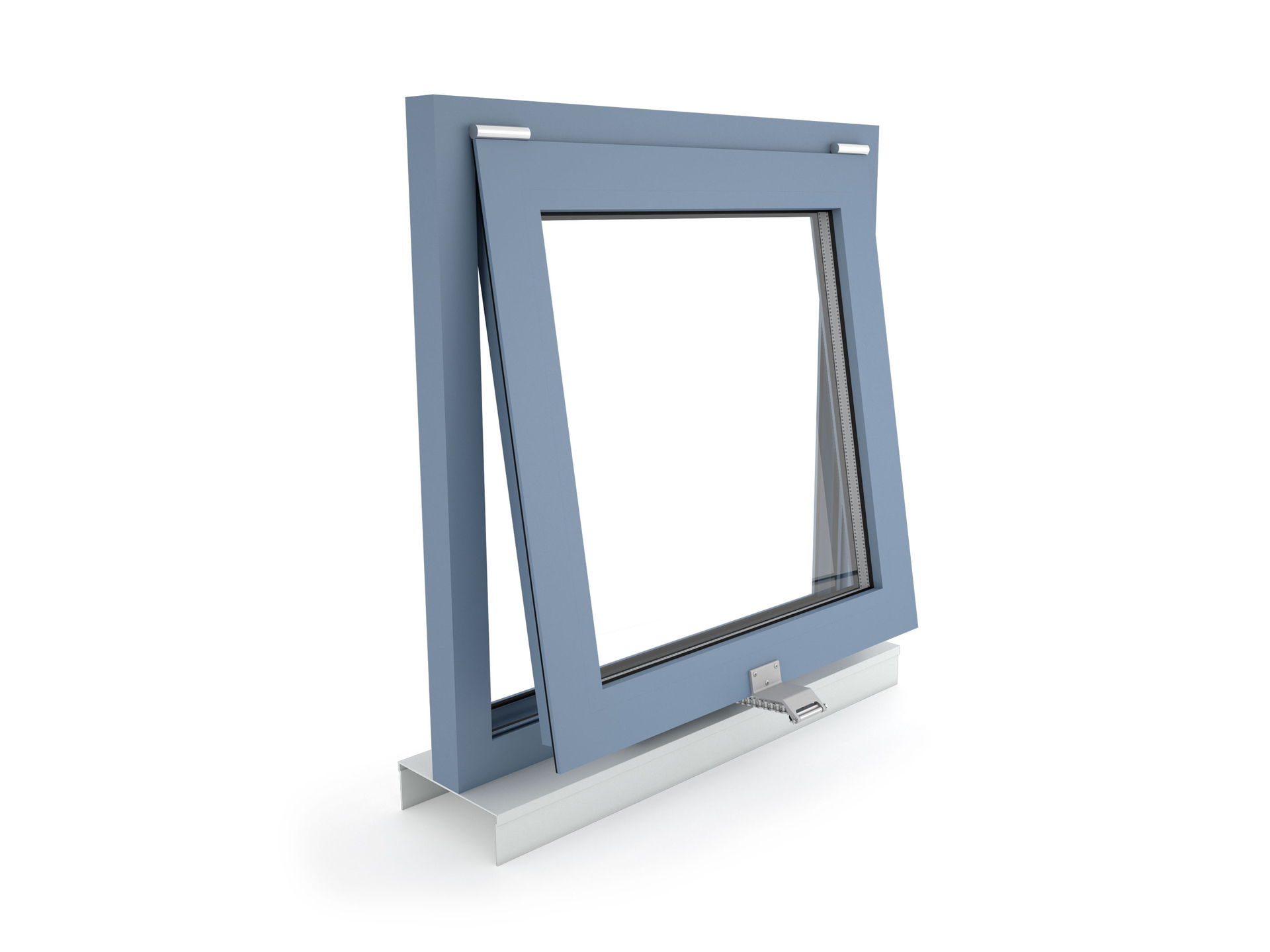

Možno použiť prakticky pre všetky typy okenných otvorov
Pohon je vhodný na povrchovú montáž na krídlo alebo rám okna
Vďaka univerzálnym konzolám je pohon kompatibilný takmer so všetkými dostupnými typmi systémových profilov vrátane Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona

Galéria

Súbory na stiahnutie

Technické údaje

	KA 54-K-BSY+ Set (údaje pre set 2 ks)
Napájanie	230 V AC / +10 % … -15 % / 50 Hz
Vstupná frekvencia	50 Hz
Výkon	75 W / 115 VA
Prevádzkový cyklus	30 % (ON: 3 min. / OFF: 7 min.)

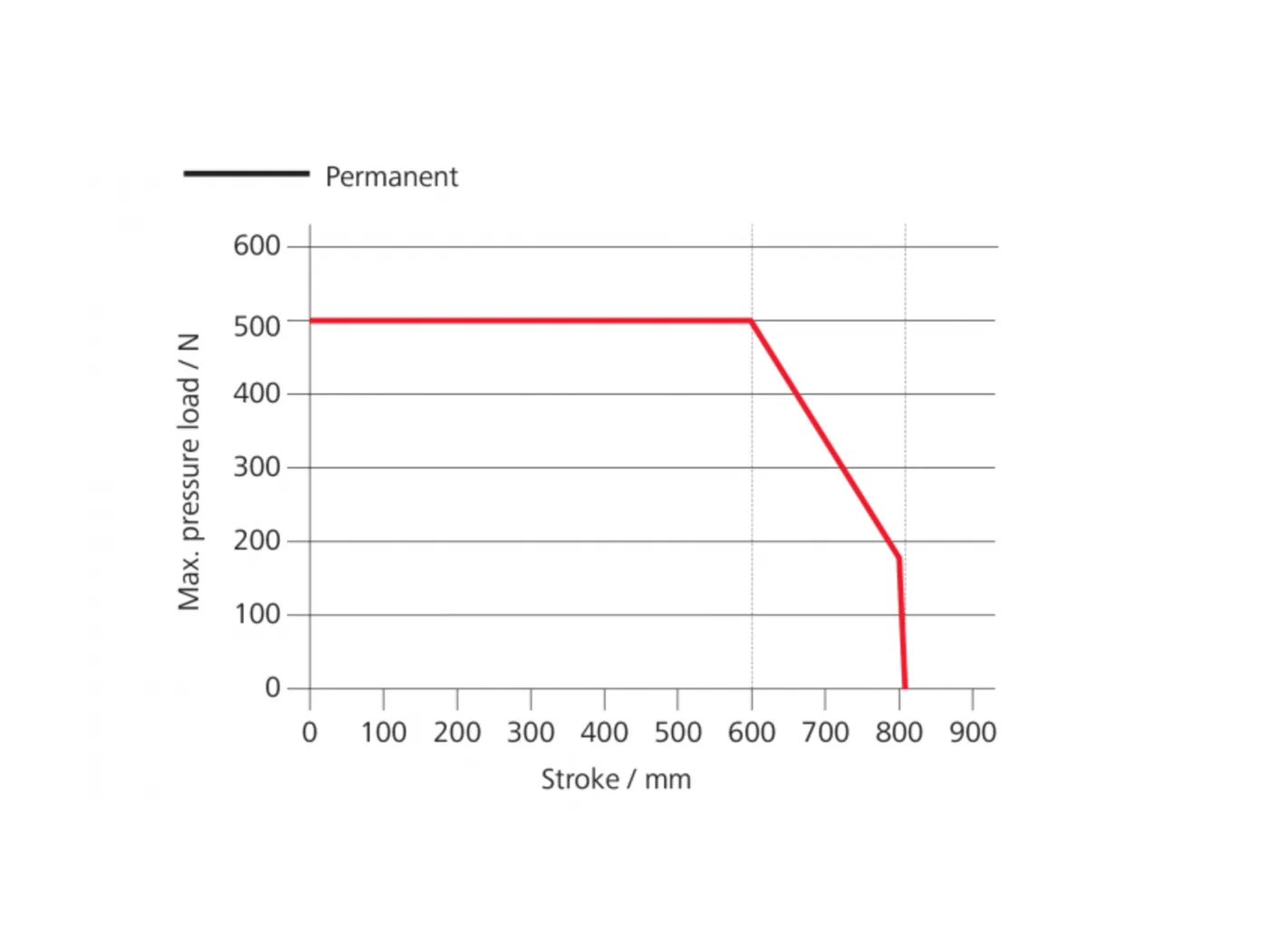

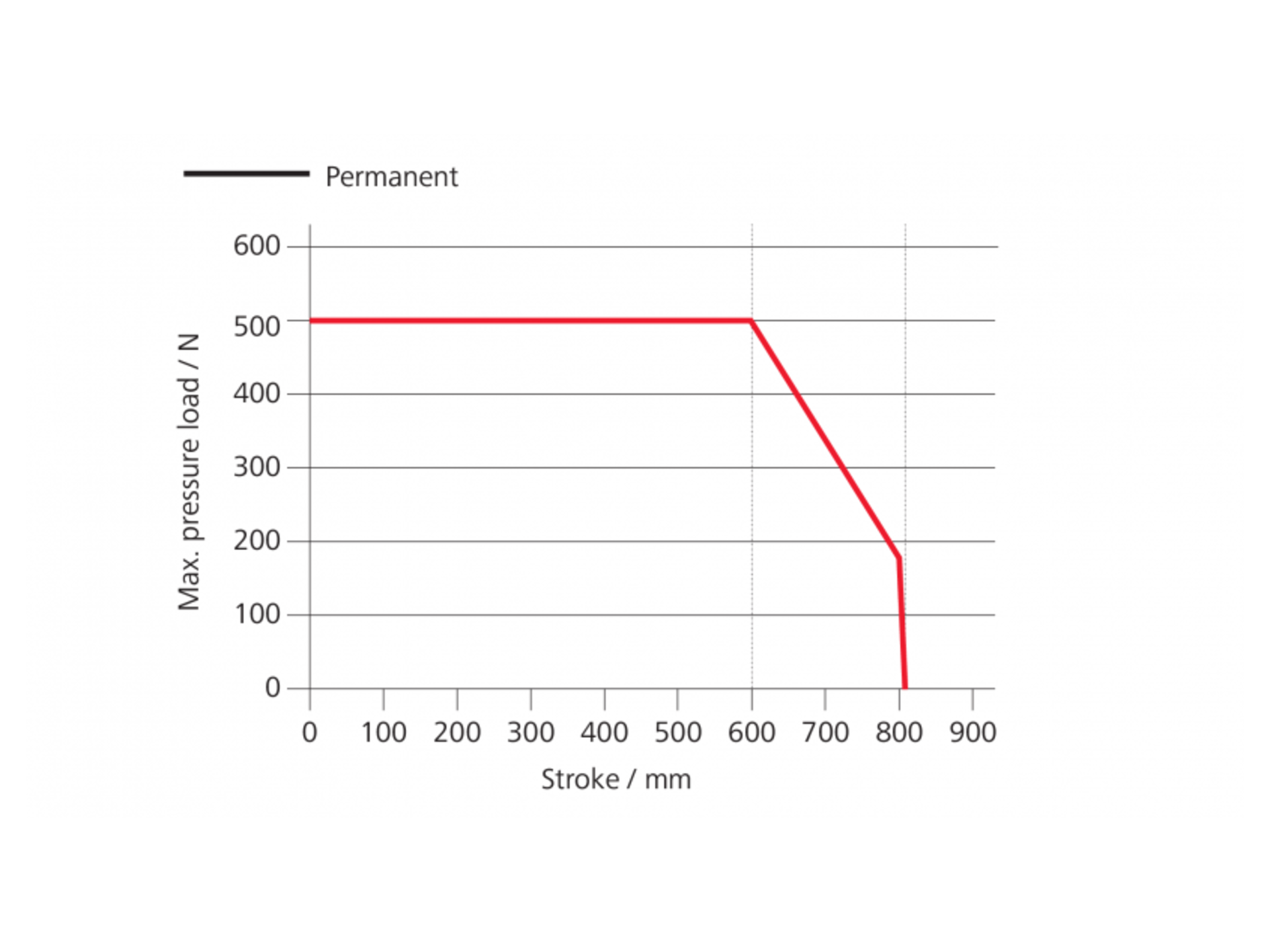

Tlaková sila	1 000 N
Ťahová sila	1 000 N
Menovitá blokovacia sila **	Max. 5 200 N (4 000 N ***)
Životnosť	20 000 dvojitých zdvihov *
Zdvih	350 - 1 300 mm
Rýchlosť otvárania (denné vetranie)	11.8 mm/s
Rýchlosť otvárania (požiarne odvetranie)	13.3 mm/s
Rýchlosť zatvárania	11.8 mm/s
Stupeň krytia	IP 32
Hladina emisného akustického tlaku	LpA ≤ 70 dB(A)
Teplotný rozsah	-15 °C (-5 °C ***) ... +75 °C
Požiarna odolnosť	B300 (30 min / 300 °C)
Materiál	hliník
Povrchová úprava	prášková farba
Farba	biely hliník (~ RAL 9006)
Pripojenie	silikónový kábel

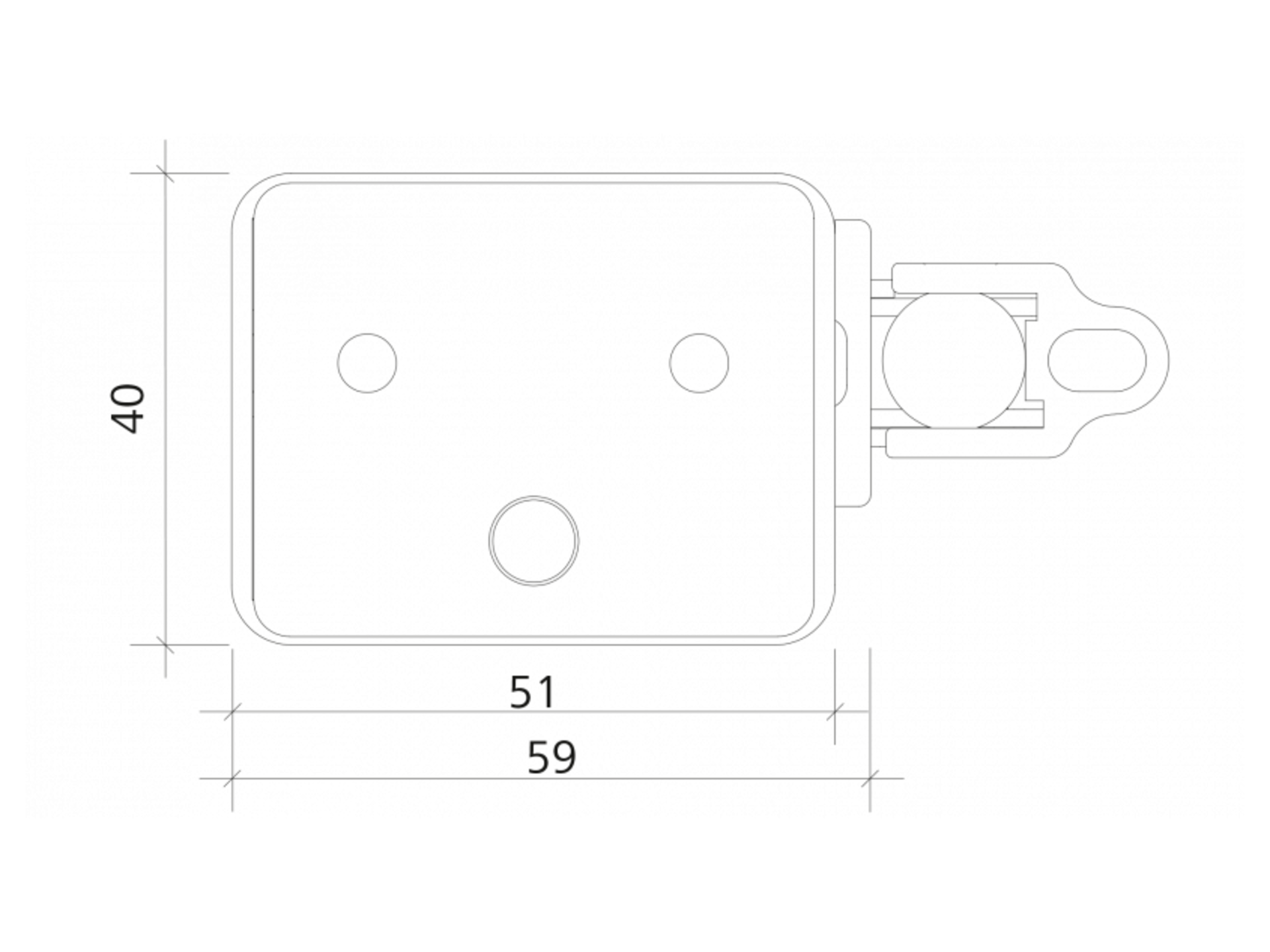

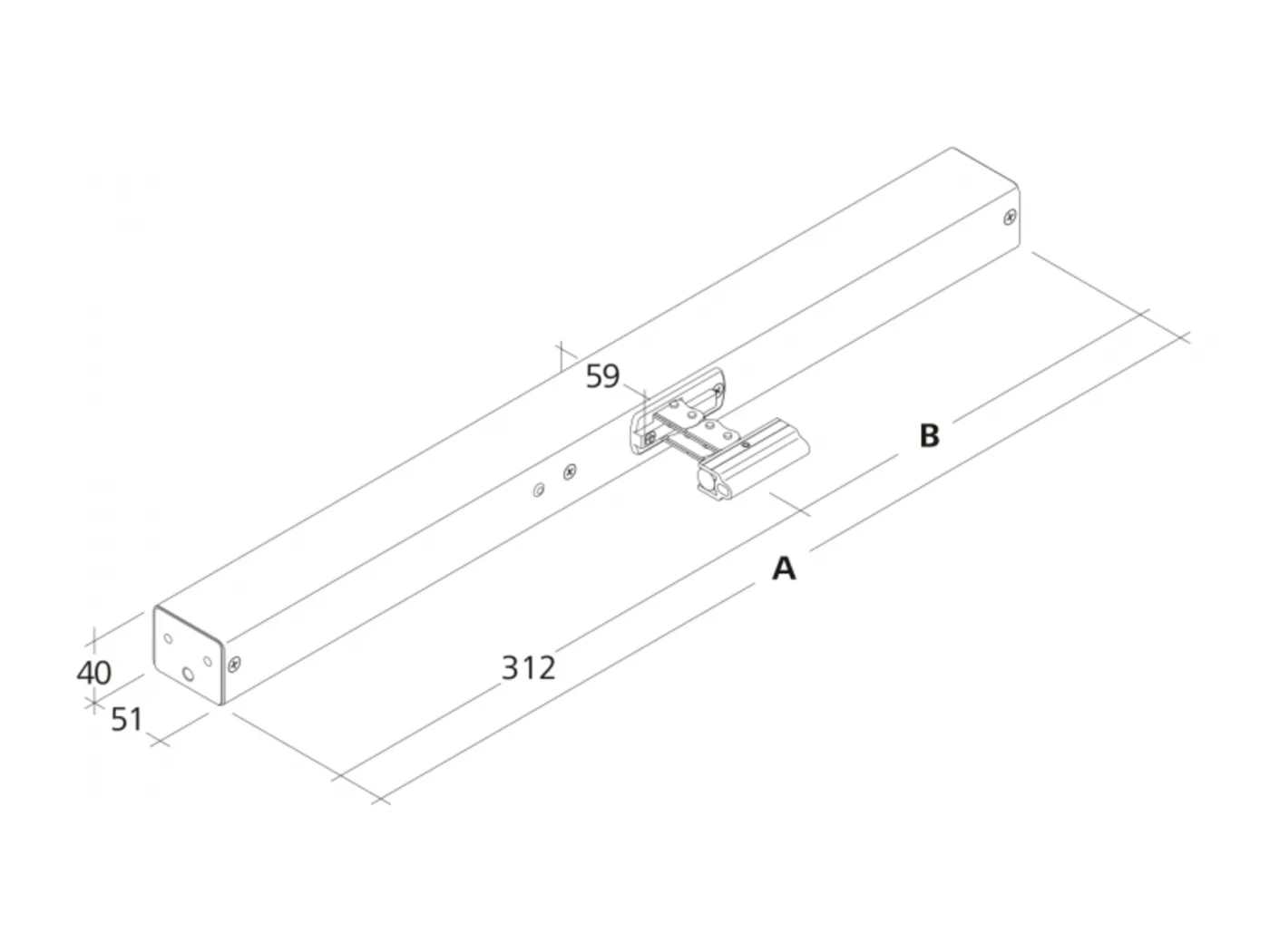

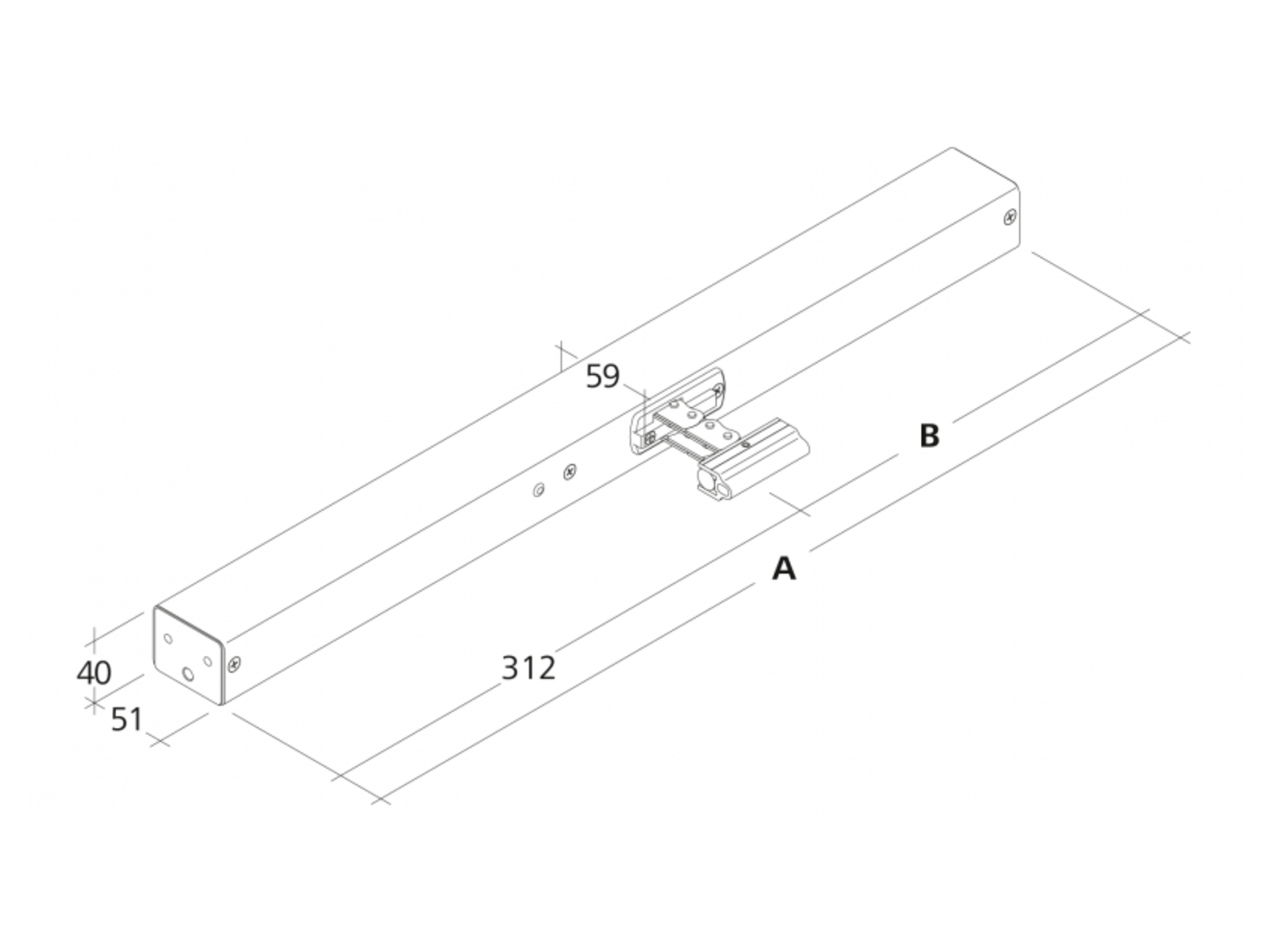

Š x V x H	560 - 1 041**** x 40 x 59 mm
Hmotnosť	1.80 - 3.80 kg****

* Vertikálne použitie konzultujte s odborníkom z našej firmy.
** V závislosti od spôsobu kotvenia.
*** V súlade s VdS 2580.
**** V závislosti od dĺžky zdvihu.

Voliteľné rozšírenia

Programovanie funkcií
Možnosť individuálnej konfigurácie parametrov pohonu (napr. zdvihu) prostredníctvom softvéru a súvisiacich servisných nástrojov pre pohony vybavené elektronikou PLP, BSY alebo BSY+.
BSY+ (synchronizácia pohonov)
BSY+ umožňuje komunikáciu a synchronizáciu medzi rôznymi komponentmi v okne. Napríklad medzi reťazovými pohonmi pri synchrónnej prevádzke alebo medzi pohonmi okna a zámkami (napr. FRA 11 BSY+ alebo VLD-BSY+).
Zvukový signál (zodpovedajúci triede ochrany)
AS2 zodpovedajúci "triede ochrany 2" podľa hodnotenia rizík ZVEI prostredníctvom zvukového výstražného signálu v smere jazdy "ZATVORENÉ". AS3 zodpovedajúci "triede ochrany 3" v súlade s hodnotením rizík ZVEI, navyše k AS2, zastaví pohon na 11 s so zvyšným zdvihom 28 mm.
Správa o koncovej polohe (OTVORENÉ / ZATVORENÉ)
Spätná väzba pohonu prostredníctvom integrovaného izolovaného spínacieho kontaktu. K tomu dochádza, ak sa reťazový alebo lineárny pohon úplne vysunul alebo zasunul.
SBD (ohybateľná reťaz)
Hnacia reťaz s pevnou podložkou sa ohýba v smere pántov. Pohon je pevne umiestnený na mieste (nie je otočný).
SBU (ohybateľná reťaz)
Hnacia reťaz s pevnou podložkou sa ohýba v smere pántov. Pohon je pevne umiestnený na mieste (nie je otočný).

Certifikáty a osvedčenia

EN 12101-2
