DXD 300-BSY+ HS

EXTRÉMNE SILNÝ HREBEŇOVÝ POHON

Kategória:

Požiarne odvetranie

Naše výkonné zariadenia kombinujú odolnosť a výkon. Náš DXD 300-BSY+ má životnosť 20000 dvojnásobných zdvihov a prítlačnú silu 3000 N. Až štyri hrebeňové pohony možno ovládať synchronizovane.

Vlastnosti

Možno použiť pre otvory na odvod dymu, D+H Euro SHEV podľa EN 12101-2, a na denné vetranie.
S integrovaným motorom BSY+ a synchronizovanou elektronikou riadenou mikroprocesorom.
Vysokorýchlostná funkcia (HS) na obzvlášť rýchle otváranie okien v prípade požiaru (SHEV).
Možnosť až 4 pohonov v jednej synchrónnej skupine
Drážka v rúrke pohonu na flexibilnú montáž a konfiguráciu rozsahu otáčania
Možnosť prívodu káblov zhora aj zospodu
Programovateľné funkcie pohonu a rôzne parametre pohonu
Rýchlosť pojazdu v smere ZATVORENÉ klesá na 5 mm/s (pasívna ochrana zatváracej hrany)
Časovo riadené cúvanie pri detekcii prekážky v smere ZATVORENÉ (aktívna ochrana zatváracej hrany).
K dispozícii v ľubovoľnom odtieni podľa vzorkovníka RAL

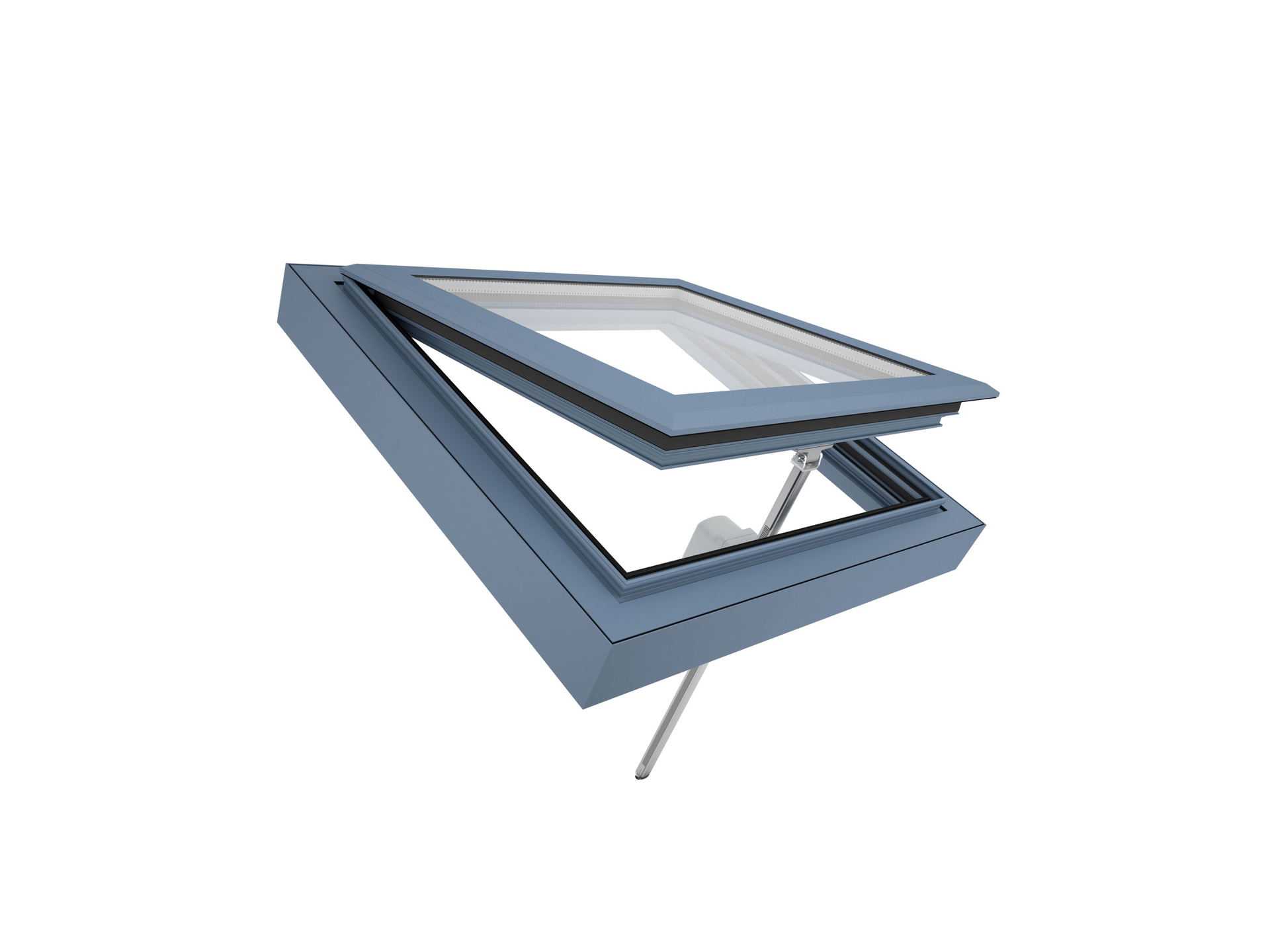

Možno použiť prakticky pre všetky typy okenných otvorov
Pohon je vhodný na povrchovú montáž na krídlo alebo rám okna
Vďaka univerzálnym konzolám je pohon kompatibilný takmer so všetkými dostupnými typmi systémových profilov vrátane Aluprof, Colt, Gutmann, Heroal, Jet-Brakel, Raico, Reynaers, Sapa, Schüco, Skandinaviska, Technal, Wicona

Galéria

Súbory na stiahnutie

Technické údaje

	DXD 300-BSY+ HS
Napájanie	24 V DC / ±15 %
Prevádzkový cyklus	30 % (ON: 3 min. / OFF: 7 min.)
Menovitý vstupný prúd	5 A

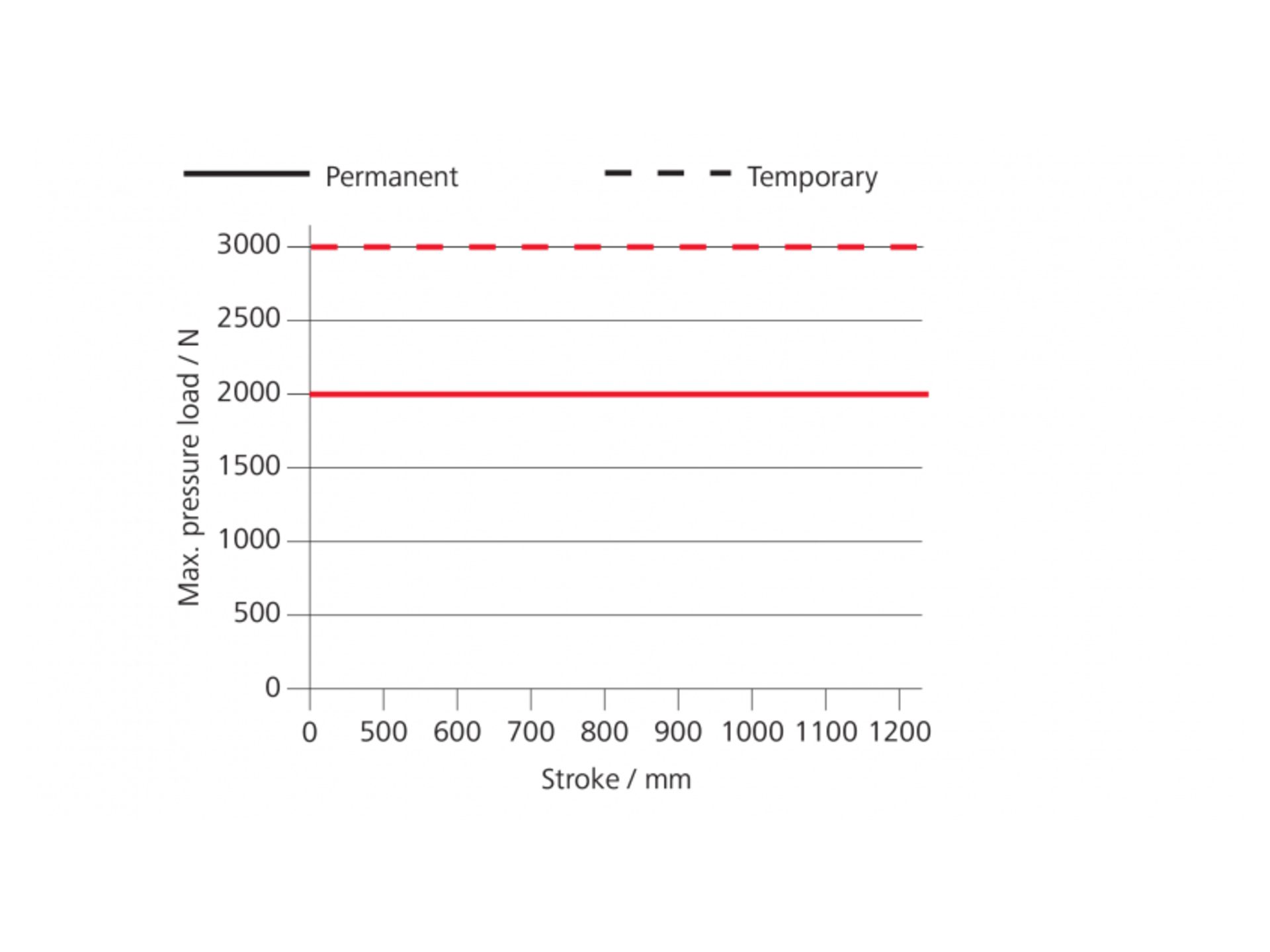

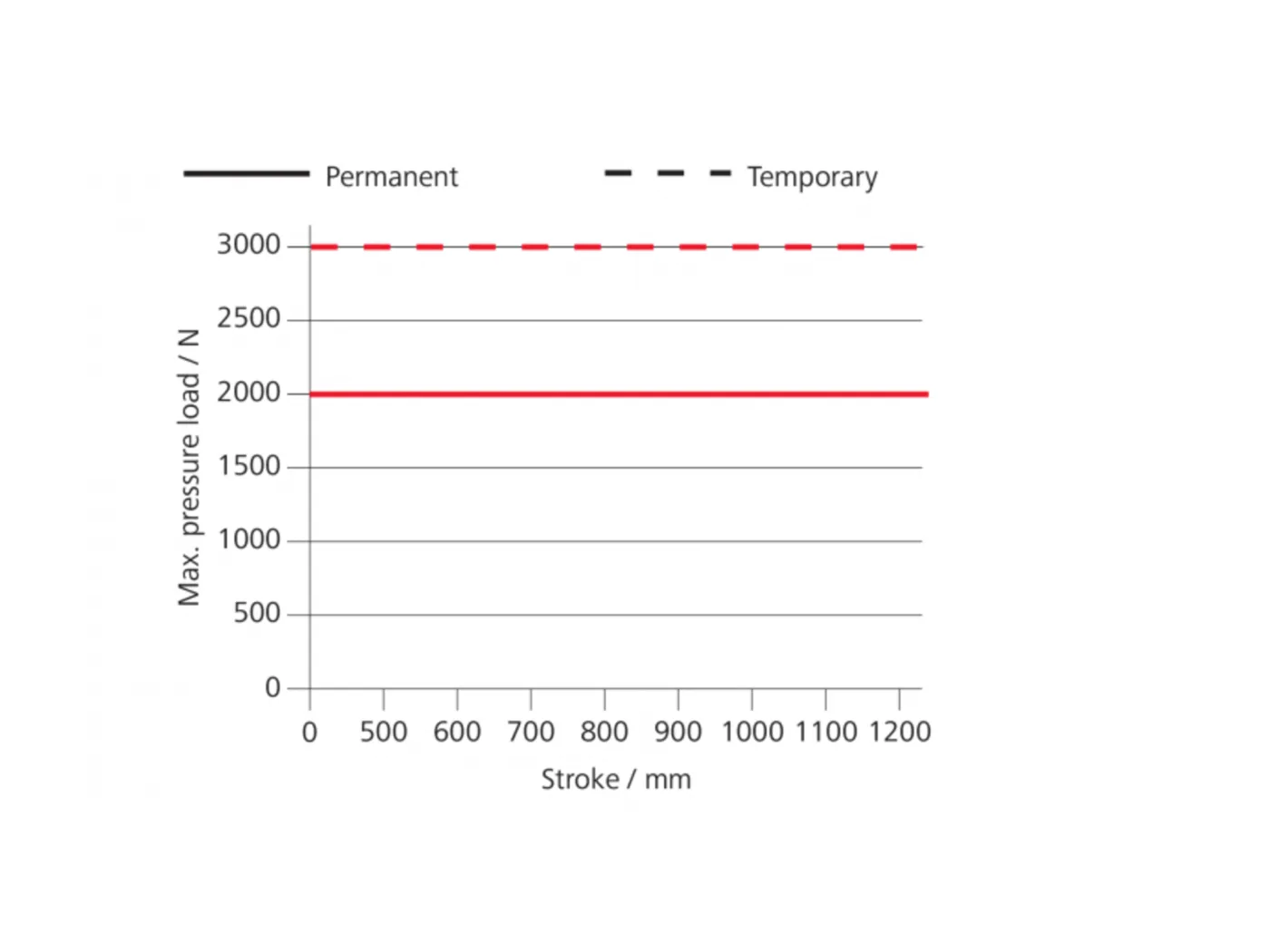

Tlaková sila	3 000 N
Ťahová sila	2 000 N
Menovitá blokovacia sila **	2 800 N
Životnosť	20 000 dvojitých zdvihov *
Zdvih	500 - 1 500 mm
Rýchlosť otvárania	7.1 mm/s
Rýchlosť otvárania (HS*****)	17 mm/s
Rýchlosť zatvárania	7.1 mm/s
Stupeň krytia	IP 64
Hladina emisného akustického tlaku	LpA ≤ 70 dB(A)
Teplotný rozsah	-15 °C (-5 °C ***) ... +75 °C
Požiarna odolnosť	B300 (30 min / 300 °C)
Materiál	hliník / polykarbonát
Povrchová úprava	prášková farba
Farba	biely hliník (~ RAL 9006)
Pripojenie	2.5 m silikónový kábel

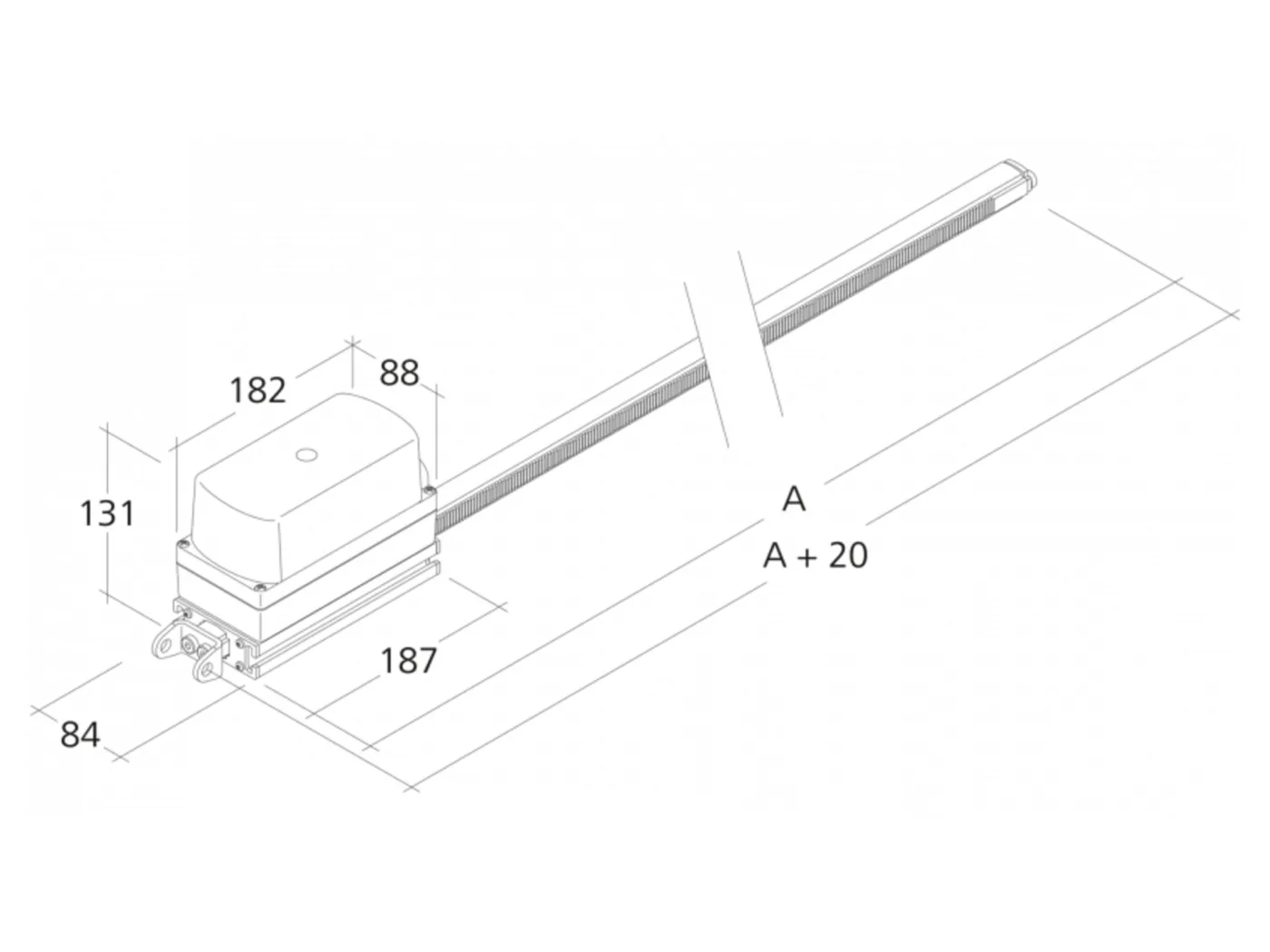

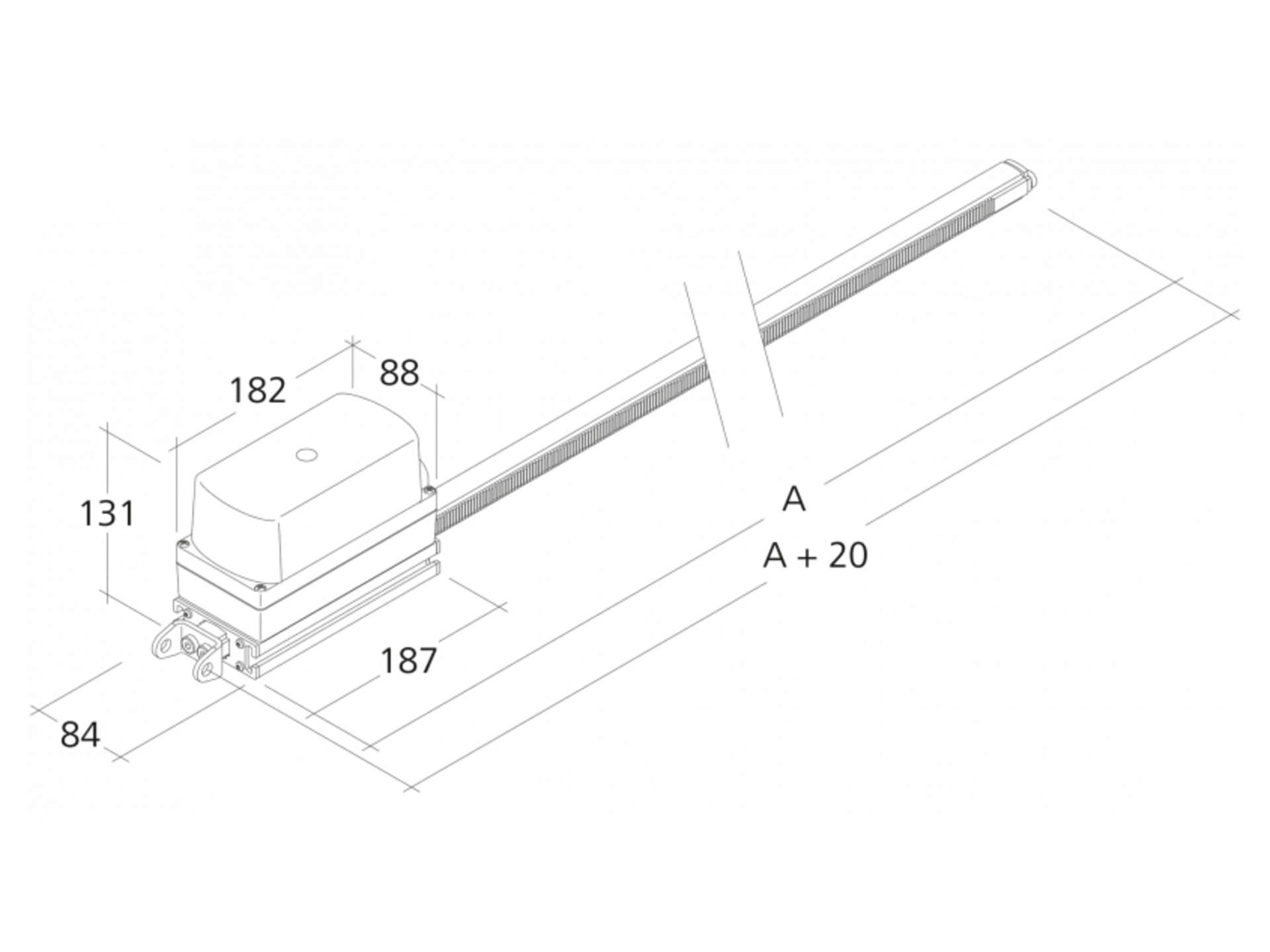

Š x V x H	706 - 1 706**** x 131 x 88 mm
Hmotnosť	-

* Vertikálne použitie konzultujte s odborníkom z našej firmy.
** V závislosti od spôsobu kotvenia.
*** V súlade s VdS 2580.
**** V závislosti od dĺžky zdvihu.
***** Doplnková funkcia pre vyššiu rýchlosť.

Voliteľné rozšírenia

HS "Vysoká rýchlosť"
V prípade požiarneho odvetrania sa používa vysokorýchlostná funkcia na spoľahlivé dosiahnutie definovanej koncovej polohy za 60 s. V režime denného vetrania pracuje pohon ticho a rýchlo, ako obvykle.
Programovanie funkcií
Možnosť individuálnej konfigurácie parametrov pohonu (napr. zdvihu) prostredníctvom softvéru a súvisiacich servisných nástrojov pre pohony vybavené elektronikou PLP, BSY alebo BSY+.
BSY+ (synchronizácia pohonov)
BSY+ umožňuje komunikáciu a synchronizáciu medzi rôznymi komponentmi v okne. Napríklad medzi reťazovými pohonmi pri synchrónnej prevádzke alebo medzi pohonmi okna a zámkami (napr. FRA 11 BSY+ alebo VLD-BSY+).
Signál BRV
Potvrdenie z pohonu prostredníctvom ovládacieho kábla, že bol pohon úplne vysunutý alebo zasunutý. Pri použití s modulmi AT 41 a ERM 44 sa tento signál vysiela do centrálneho riadiaceho systému budovy, do samotných modulov alebo do pohonu zámku. Signál BRV nie je izolovaný.
Signál SGI (hlásenie polohy)
V kombinácii so zásuvnou jednotkou D+H servo SE 622 alebo bránou BSY BSY-GW-024-010-U je možné pohony riadiť s dokonalým polohovaním.
SKS (ochrana zatváracej hrany)
Voliteľná funkcia, ktorá umožňuje pripojiť priamo k pohonu lištu „anti-trap” alebo detektor prítomnosti (svorkový odpor 5,6 kΩ).
Zvukový signál (zodpovedajúci triede ochrany)
AS2 zodpovedajúci "triede ochrany 2" podľa hodnotenia rizík ZVEI prostredníctvom zvukového výstražného signálu v smere jazdy "ZATVORENÉ". AS3 zodpovedajúci "triede ochrany 3" v súlade s hodnotením rizík ZVEI, navyše k AS2, zastaví pohon na 11 s so zvyšným zdvihom 28 mm.
Správa o koncovej polohe (OTVORENÉ / ZATVORENÉ)
Spätná väzba pohonu prostredníctvom integrovaného izolovaného spínacieho kontaktu. K tomu dochádza, ak sa reťazový alebo lineárny pohon úplne vysunul alebo zasunul.
WS (použitie v bazéne)
K dispozícii ako voliteľné príslušenstvo pre lineárne pohony, aby boli vhodné na použitie v bazénoch. Pohon je vybavený hrebeňom a pastorkom A4, okom A4 a prevodovkou s pastorkom z tvrdenej nerezovej ocele.
W (použitie vonku)
K dispozícii ako voliteľné príslušenstvo pre lineárne pohony, aby boli vhodné na vonkajšie použitie. Pohon je vybavený odvzdušňovacím ventilom (v závislosti od inštalácie), ochrannou vrstvou proti kondenzácii na elektronike a prevodovkou s pastorkom z tvrdenej nerezovej ocele.

Certifikáty a osvedčenia

EN 12101-2
Dekra
